Zwiększ wydajność linii produkcyjnej dzięki 2-fazowemu sterownikowi krokowemu sterującemu we/wy
Linia produkcyjna o wysokiej jakości sprzedaży z 2-fazowym sterownikiem krokowym do sterowania we/wy i niską ceną wyprodukowaną w Chinach. LICHUAN® to linia produkcyjna Boost z producentem i dostawcą 2-fazowych sterowników krokowych I/O w Chinach.
Wyślij zapytanie
Opis produktu
Wysokiej jakości linia produkcyjna Boost z 2-fazowym sterownikiem krokowym sterującym we/wy wyprodukowanym w Chinach. LICHUAN® to linia produkcyjna Boost z producentem i dostawcą 2-fazowych sterowników krokowych I/O w Chinach.
Wprowadzenie produktów

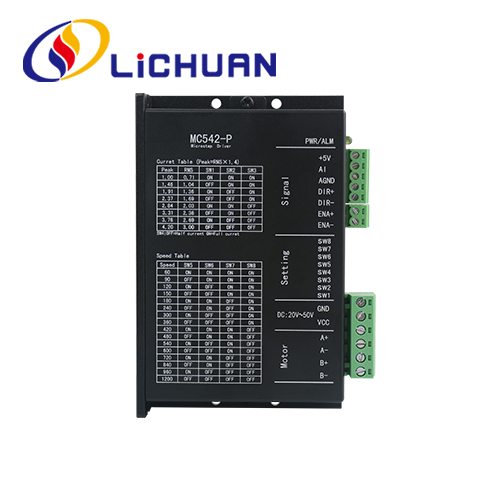

Sterownik 542P ustawia maksymalną prędkość za pomocą przełącznika tarczowego, a następnie reguluje prędkość za pomocą potencjometru, aby działała z dowolną prędkością. Sterownik można dopasować do 2-fazowego silnika krokowego Nema23, używanego głównie do zastąpienia zwykłych silników regulujących prędkość w porównaniu do prędkości silniki regulacyjne, ma zalety, takie jak szybkie przyspieszanie i zwalnianie, mały rozmiar i duża sztywność.
Parametr techniczny
1. Indeksy elektryczne
● Zakres napięcia wejściowego: DC: 20V~50V
● Maks. prąd wyjściowy: 4,2A
● Zakres napięcia wejścia analogowego: 0 ~ 5 V (możliwość dostosowania wejścia 0 ~ 10 V)
● Rezystancja izolacji: 500M
2. Wskaźniki środowiskowe
● Temperatura przechowywania: -20°C~80°C
● Temperatura pracy: 0°C~55°C
● Wilgotność robocza: 90% RH (bez kondensacji)
● Częstotliwość wibracji: < 0,5 G (4,9 m/s2), 10 Hz ~ 60 Hz (praca nieciągła)
● Zakres napięcia wejściowego: DC: 20V~50V
● Maks. prąd wyjściowy: 4,2A
● Zakres napięcia wejścia analogowego: 0 ~ 5 V (możliwość dostosowania wejścia 0 ~ 10 V)
● Rezystancja izolacji: 500M
2. Wskaźniki środowiskowe
● Temperatura przechowywania: -20°C~80°C
● Temperatura pracy: 0°C~55°C
● Wilgotność robocza: 90% RH (bez kondensacji)
● Częstotliwość wibracji: < 0,5 G (4,9 m/s2), 10 Hz ~ 60 Hz (praca nieciągła)
Parametr techniczny
● Zakres napięcia wejściowego: DC20V~50v
● Maksymalny prąd szczytowy: 4,2A
● Zakres napięcia wejścia analogowego: 0~5V (można dostosować jako wejście 0~10V)
● Rezystancja izolacji: 500M
● Z zabezpieczeniem nadprądowym, przepięciowym i innymi funkcjami zabezpieczającymi.
● Maksymalny prąd szczytowy: 4,2A
● Zakres napięcia wejścia analogowego: 0~5V (można dostosować jako wejście 0~10V)
● Rezystancja izolacji: 500M
● Z zabezpieczeniem nadprądowym, przepięciowym i innymi funkcjami zabezpieczającymi.
Parametry środowiskowe
● Temperatura przechowywania: -20°C ~ 80 ℃
● Temperatura pracy: 0° ℃ ~ 55 ℃
● Wilgotność robocza: 90% RH (bez kondensacji)
● Częstotliwość wibracji: mniej niż 0,5 G(4,9 m/s2) 10 Hz ~ 60 Hz (praca nieciągła)
● Unikaj kurzu, plam oleju, żrących gazów, miejsc o zbyt dużej wilgotności i zbyt silnych wibracjach i zabraniaj tego
łatwopalny gaz i przewodzący pył
● Temperatura pracy: 0° ℃ ~ 55 ℃
● Wilgotność robocza: 90% RH (bez kondensacji)
● Częstotliwość wibracji: mniej niż 0,5 G(4,9 m/s2) 10 Hz ~ 60 Hz (praca nieciągła)
● Unikaj kurzu, plam oleju, żrących gazów, miejsc o zbyt dużej wilgotności i zbyt silnych wibracjach i zabraniaj tego
łatwopalny gaz i przewodzący pył
Opis funkcji napędu
| Funkcja napędu | Instrukcje |
| Zakres prędkości ustawienie |
Cztery przełączniki DIP SW5~SW8 służą do ustawiania zakresu prędkości napędu. Łącznie dostępnych jest 16 zakresów prędkości. Gdy użytkownik ustawi prędkości, należy najpierw zatrzymać napęd. Aby ustawić konkretny zakres prędkości, należy postępować zgodnie z instrukcjami na panelu napędowym. |
| Ustawienie prądu wyjściowego | Dla sterownika można ustawić 8 prądów wyjściowych za pomocą 3 przełączników tarczowych SW1~SW3. Informacje na temat ustawień prądu wyjściowego można znaleźć w instrukcji panelu sterownika. |
| Automatyczna funkcja półprzepływu | Automatyczną funkcję półprądową można ustawić dla sterownika za pomocą przełącznika SW4. WYŁ. oznacza, że prąd spoczynkowy jest ustawiony na połowę prąd roboczy; ON oznacza, że prąd spoczynkowy i prąd dynamiczny są takie same. SW4 powinien być ustawiony na OFF do ogólnego użytku zmniejszyć wytwarzanie ciepła przez silnik i sterownik oraz poprawić niezawodność. Około 0,3 s po zatrzymaniu ciągu impulsów prąd automatycznie zmniejszy się o 50% (wartość rzeczywista 55%) i teoretycznie wytwarzanie ciepła zmniejszy się o 65%. |
| Interfejs sygnałowy | +5V i AGND to dodatnie i ujemne zaciski wyjścia mocy 5V; Al jest zaciskiem wejściowym napięcia analogowego; DIR+ i DIR- to dodatnie i ujemne zaciski sygnału kierunkowego: ENA+ i ENA- to dodatnie i ujemne zaciski sygnału zezwolenia. |
| Interfejs silnika | A+ i A- podłącz do zacisków dodatnich i ujemnych uzwojenia fazy A silnika krokowego; B+ i B-podłącz do zacisków dodatnich i ujemnych. Kiedy uzwojenia faz A i B zostaną zamienione, kierunek włączenia silnika zostanie odwrócony; |
| Złącze zasilania | Zasilanie prądem stałym, zakres wejściowego napięcia roboczego: 20 V ~ 50 V DC, sugerowane jest napięcie robocze 36 V DC, moc zasilania powinna być wyższa niż 100 W. |
| Kontrolka | Na sterowniku znajduje się 1 zielona kontrolka i 1 czerwona kontrolka. Zielona to kontrolka zasilania, świeci się, gdy sterownik jest podłączony do źródła zasilania; czerwona to lampka kontrolna awarii, zapala się, gdy wystąpi awaria związana z przepięciem lub nadmiernym prądem. Po usunięciu awarii czerwona lampka kontrolna gaśnie. Awarię sterownika można usunąć jedynie poprzez ponowne podłączenie do zasilania i ponowne użycie. |
| Instalacja Notatki |
Wymiary przetwornika: 117x78x34mm, rozstaw otworów montażowych: 111mm. Można wybrać montaż poziomy lub pionowy (sugerowany jest montaż pionowy). Sterownik należy zainstalować blisko metalowej szafki w celu odprowadzania ciepła. |
Ustawienia parametru
Zakres prędkości, dynamikę i połowę/pełny prąd napędu MC542P można ustawić w następujący sposób za pomocą 8-bitowego przełącznika DIP:
Ustawienie prądu roboczego
| Wyjściowy prąd szczytowy | Średni prąd wyjściowy | SW1 | SW2 | SW3 |
| 1,0A | 0,71A | NA | NA | NA |
| 1,46A | 1.04A | wyłączony | NA | NA |
| 1,91A | 1,36A | NA | wyłączony | NA |
| 2,37A | 1,69A | wyłączony | wyłączony | NA |
| 2,84A | 2.03A | NA | NA | wyłączony |
| 3,31A | 2,36A | wyłączony | NA | wyłączony |
| 3,76A | 2,69A | NA | wyłączony | wyłączony |
| 4,2A | 3,0A | wyłączony | wyłączony | wyłączony |
Rozmiar montażowy (jednostka: mm)
Ustawienie zakresu prędkości
| SPD | SW5 | SW6 | SW7 | SW8 |
| 60 | NA | NA | NA | NA |
| 90 | wyłączony | NA | NA | NA |
| 120 | NA | wyłączony | NA | NA |
| 150 | wyłączony | wyłączony | NA | NA |
| 180 | NA | NA | wyłączony | NA |
| 240 | wyłączony | NA | wyłączony | NA |
| 300 | NA | wyłączony | wyłączony | NA |
| 360 | wyłączony | wyłączony | wyłączony | NA |
| 420 | NA | NA | NA | wyłączony |
| 480 | wyłączony | NA | NA | wyłączony |
| 540 | NA | wyłączony | NA | wyłączony |
| 600 | wyłączony | wyłączony | NA | wyłączony |
| 720 | NA | NA | wyłączony | wyłączony |
| 840 | wyłączony | NA | wyłączony | wyłączony |
| 960 | NA | wyłączony | wyłączony | wyłączony |
| 1200 |
|
|
|
|
