Wysokowydajny 3-fazowy sterownik silnika krokowego

Wysokiej jakości, wysokowydajny 3-fazowy sterownik silnika krokowego oferowany jest przez chińskiego producenta LICHUAN®. Kup wysokowydajny 3-fazowy sterownik silnika krokowego, który charakteryzuje się wysoką jakością bezpośrednio w niskiej cenie.

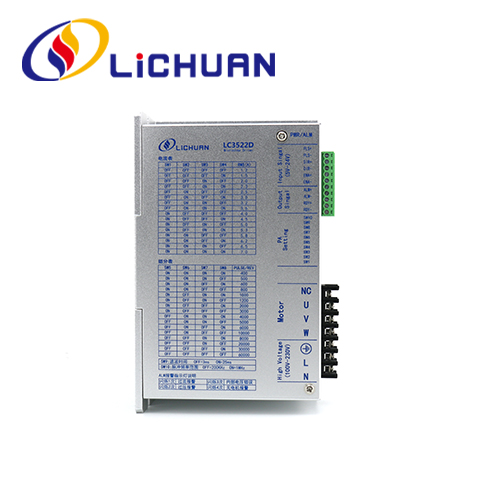

LC3522D to trójfazowy hybrydowy napęd silnika krokowego zaprojektowany w oparciu o sterowanie DSP. Jest to cyfrowy napęd silnika krokowego nowej generacji składający się z zaawansowanego układu sterującego DSP i trójfazowego modułu napędu inwertera. Napięcie napędu wynosi 185 ~ 300 V AC i jest odpowiednie dla różnych typów trójfazowych hybrydowych silników krokowych poddawanych prądowi poniżej 7,0 A i średnicy zewnętrznej w zakresie 86 ~ 110 mm. Obwód wewnętrzny napędu jest podobny do tego opartego na zasadzie sterowania serwo. Obwód ten może zapewnić płynną pracę silnika i znacznie zmniejszyć hałas. Przy dużej prędkości moment obrotowy silnika jest znacznie wyższy niż w przypadku dwufazowych i pięciofazowych hybrydowych silników krokowych. Dokładność pozycjonowania może osiągnąć maksymalnie 60 000 kroków/obr. Produkt ten jest szeroko stosowany w maszynach grawerujących, średniej wielkości obrabiarkach CNC, hafciarkach komputerowych, maszynach pakujących i innych dużych i średnich urządzeniach CNC o wysokiej rozdzielczości.

● Zakres napięcia wejściowego: AC185V~300V
● Maks. prąd szczytowy: 7,0A
● Zakres podziału: 400~60000ppr
● Forma impulsu: impuls + kierunek / podwójny impuls
● Częstotliwość odpowiedzi impulsowej: 0 ~ 200 KHz
● Gdy impuls zatrzyma się na 1,5 s, prąd cewki zostanie automatycznie zmniejszony do połowy ustawionej wartości. Wyposażony jest w funkcje zabezpieczające przed przepięciem, przetężeniem, błędem śledzenia i przekroczeniem tolerancji itp.

● Gdy wejście impulsowe zatrzyma się na dłużej niż 3 s, napęd automatycznie zapisze fazę silnika i automatycznie przywróci fazę po ponownym włączeniu lub stopniowym wzmocnieniu sygnału WF. Środowisko pracy i parametry
● Temperatura przechowywania: -20°C~65°C;
● Temperatura pracy: 0°C~50°C
● Wilgotność robocza: 40 ~ 90%RH (bez kondensacji);
● Częstotliwość wibracji: < 0,5G (4,9m/s2), 10~60 Hz (praca nieciągła).
● Należy unikać miejsc narażonych na kurz, plamy oleju, żrące gazy, wysoką wilgotność i wibracje. Należy zabronić stosowania gazów palnych i przewodzącego pyłu

Główne zastosowania: Nadaje się do automatycznego sprzętu i przyrządów w różnych dziedzinach sterowania ruchem, takich jak przetwarzanie i wykrywanie elektroniczne, pakowanie półprzewodników, cięcie i spawanie laserowe, fotoskład laserowy, maszyny pakujące, maszyny grawerujące, markery, przecinarki, plotery odzieżowe, średniej wielkości maszyny CNC narzędzia, sprzęt do automatycznego montażu i inny duży i średni sprzęt CNC o wysokiej rozdzielczości.

● Temperatura przechowywania: -20°C ~ 65 ℃
● Temperatura pracy: 0° ℃ ~ 50 ℃
● Wilgotność robocza: 40 ~ 90% RH (bez kondensacji)
● Częstotliwość wibracji: mniej niż 0,5 G(4,9 m/s2) 10 Hz ~ 55 Hz (praca nieciągła)
● Unikaj kurzu, plam olejowych, gazów korozyjnych, miejsc o zbyt dużej wilgotności i zbyt silnych wibracjach oraz zabraniaj stosowania gazów łatwopalnych i pyłów przewodzących

Zakres napięcia wejściowego: AC180V ~ 230V
Maksymalny prąd szczytowy: 7,0A
Zakres podziału: 400 ~ 60 000 ppr
Forma impulsu: impuls + kierunek, podwójny impuls
Częstotliwość odpowiedzi impulsowej: 0 ~ 200 KHz
● Impuls zatrzymuje się na 1,5 s, a prąd cewki jest automatycznie redukowany do połowy ustawionej wartości
● Posiada funkcje zabezpieczenia przed przepięciem, przetężeniem i brakiem równej ochrony silnika.
● Funkcja pamięci fazy: Gdy wejście impulsowe zatrzyma się na dłużej niż 3 sekundy, napęd automatycznie zapamiętuje aktualną fazę silnika i automatycznie przywraca fazę po ponownym włączeniu zasilania lub zmianie sygnału ENA z niskiego na wysoki.

Prąd roboczy sterownika jest ustawiany przez zaciski SW1-SW4, a prąd roboczy to przełącznik ustawiania normalnego prądu wyjściowego (szczegóły patrz tabela poniżej).

1. Napięcie wejściowe nie może być wyższe niż 220V AC;
2. Poziom wejściowego sygnału sterującego wynosi 5 V lub 24 V.
3. Działa opadające zbocze wejściowego sygnału impulsowego;
4. Gdy temperatura Kierowcy przekroczy 80 ℃, Napęd zatrzyma się, kontrolka awarii ALM będzie się świecić do momentu, aż temperatura spadnie do 50 ℃, Kierowca wyłączy się uruchom ponownie po ponownym uruchomieniu. Grzejnik należy zamontować w przypadku wystąpienia zabezpieczenia przed przegrzaniem.
5. Lampka kontrolna awarii nadprądowej (zwarcie obciążenia) zapala się ALM. Należy sprawdzić okablowanie i inne awarie zwarciowe silnika, po usunięciu awarii włączyć ponownie zasilanie, aby przywrócić działanie.
6. Lampka kontrolna awarii silnika ALM nie świeci się. Należy sprawdzić okablowanie silnika, po usunięciu awarii włączyć ponownie zasilanie w celu przywrócenia działania.
