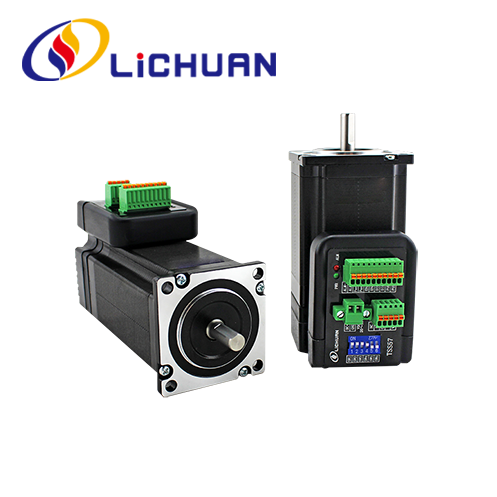

Zintegrowany silnik krokowy Nema23 z otwartą pętlą
Możesz mieć pewność, że kupisz zintegrowany silnik krokowy Nema23 z otwartą pętlą z fabryki LICHUAN®, a my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę.
Wyślij zapytanie
Opis produktu
LICHUAN® serdecznie wita w hurtowni zintegrowanego silnika krokowego Nema23 z otwartą pętlą z naszej fabryki. Nasze produkty posiadają certyfikat CE i obecnie posiadają dużą ilość zapasów fabrycznych. Zapewnimy Ci dobrą obsługę i obniżone ceny fabryczne
Zintegrowany silnik krokowy Nema23 z otwartą pętlą Wprowadzenie
Zintegrowany silnik krokowy Nema23 z otwartą pętlą Zastosuj zaawansowaną technologię prądu przemiennego, skutecznie redukując wytwarzanie ciepła przez silnik i sterownik
Funkcje ochrony przed przepięciem, podnapięciem, przetężeniem i brakiem błędu;Stabilna prędkość, małe przeregulowanie i błąd śledzenia, niskie wytwarzanie ciepła przez silnik i sterownik;Tryb pojedynczego/podwójnego impulsu, dostępna jest krawędź efektywna impulsu;Impuls, kierunek i włącz poziomy portów wejściowych sygnału: kompatybilny 3,6 ~ 24 V; Funkcja debugowania portu szeregowego RS232;
Wejście sygnału błędu izolacji łącznika optycznego, duża zdolność przeciwzakłóceniowa;Liczba impulsów każdej rundy może być ustawiona za pomocą oprogramowania do debugowania lub tarczy (podział);Wbudowany algorytm podziału mikrokrokowego, realizuje niski porządek sterowania podziałem i efekty działania wysokiego podziału.
Wejście sygnału błędu izolacji łącznika optycznego, duża zdolność przeciwzakłóceniowa;Liczba impulsów każdej rundy może być ustawiona za pomocą oprogramowania do debugowania lub tarczy (podział);Wbudowany algorytm podziału mikrokrokowego, realizuje niski porządek sterowania podziałem i efekty działania wysokiego podziału.
Ustawienia podziału Microstep
| Krok/obrót | SW1 | SW2 | SW3 | SW4 |
| Domyślny | NA | NA | NA | NA |
| 800 | wyłączony | NA | NA | NA |
| 1600 | NA | wyłączony | NA | NA |
| 3200 | wyłączony | wyłączony | NA | NA |
| 6400 | NA | NA | wyłączony | NA |
| 12800 | wyłączony | NA | wyłączony | NA |
| 25600 | NA | wyłączony | wyłączony | NA |
| 51200 | wyłączony | wyłączony | wyłączony | NA |
| 1000 | NA | NA | NA | wyłączony |
| 2000 | wyłączony | NA | NA | wyłączony |
| 4000 | NA | wyłączony | NA | wyłączony |
| 5000 | wyłączony | wyłączony | NA | wyłączony |
| 8000 | NA | NA | wyłączony | wyłączony |
| 10000 | wyłączony | NA | wyłączony | wyłączony |
| 20000 | NA | wyłączony | wyłączony | wyłączony |
| 40000 | wyłączony | wyłączony | wyłączony | wyłączony |
Parametry elektryczne
| To | TSS57/TSM57 | |||
| Min | Typ | Maks | Jednostka | |
| Napięcie wejściowe | 24 | 36 | 40 | VDC |
| Napęd prądu | 1 |
|
8 | A |
| Częstotliwość impulsów wejściowych | 1 |
|
200 tys | HZ |
| Napięcie sygnału wejściowego | 3.6 | 5 | 24 (podłącz rezystancję) | VDC |
| Ciągłe na prądzie | 4,5A20KHz PWM | |||
| Domyślny Szybkość komunikacji |
57,61 Kb/s | |||
| Funkcja ochrony | 1. Przekroczenie wartości szczytowej działania prądu: 8 A ± 10% 2. Wartość działania przepięcia 60 V DC 3.Przekroczenie progu alarmu błędu |
|||
Dane techniczne
| Seria | Kąt kroku () | Silnik Długość (mm) |
Trzymać Moment obrotowy (Nm) |
Oceniono Prąd (A) |
Wirnik Bezwładność (g.cm²) |
Silnik Waga (kg) |
Koder Rozdzielczość (PPR) |
| TSS57-36V-10 | 1.8 | 90 | 1.0 | 3.0 | 300 | 1.2 | 1000 |
| TSS57-36V-20 | 1.8 | 110 | 2.0 | 3.5 | 500 | 1.6 | 1000 |
| TSS57-36V-30 | 1.8 | 130 | 3.0 | 4.0 | 720 | 2.0 | 1000 |
| TSM57-36V-10 | 1.8 | 90 | 1.0 | 3.0 | 300 | 1.2 | Nic |
| TSM57-36V-20 | 1.8 | 110 | 2.0 | 3.5 | 500 | 1.6 | Nic |
| TSM57-36V-30 | 1.8 | 130 | 3.0 | 4.0 | 720 | 2.0 | Nic |
Powyżej znajdują się produkty reprezentatywne. Produkty można personalizować!
Kształt i rozmiar montażowy (jednostka: mm)
Tryb wału silnika
| Model | Wał Dlametr (mm) |
Wał Przedłużenie (mm) |
Wał Długość (mm) |
| TSS57-36V-10 | f8 | Cięcie w kształcie litery D 0,5X15 | 21 |
| TSS57-36V-20 | f8 | Cięcie w kształcie litery D 0,5X15 | 21 |
| TSS57-36V-30 | f8 | Cięcie w kształcie litery D 0,5X15 | 21 |
| TSM57-36V-10 | f8 | Cięcie w kształcie litery D 0,5X15 | 21 |
| TSM57-36V-20 | f8 | Cięcie w kształcie litery D 0,5X15 | 21 |
| TSM57-36V-30 | f8 | Cięcie w kształcie litery D 0,5X15 | 21 |
