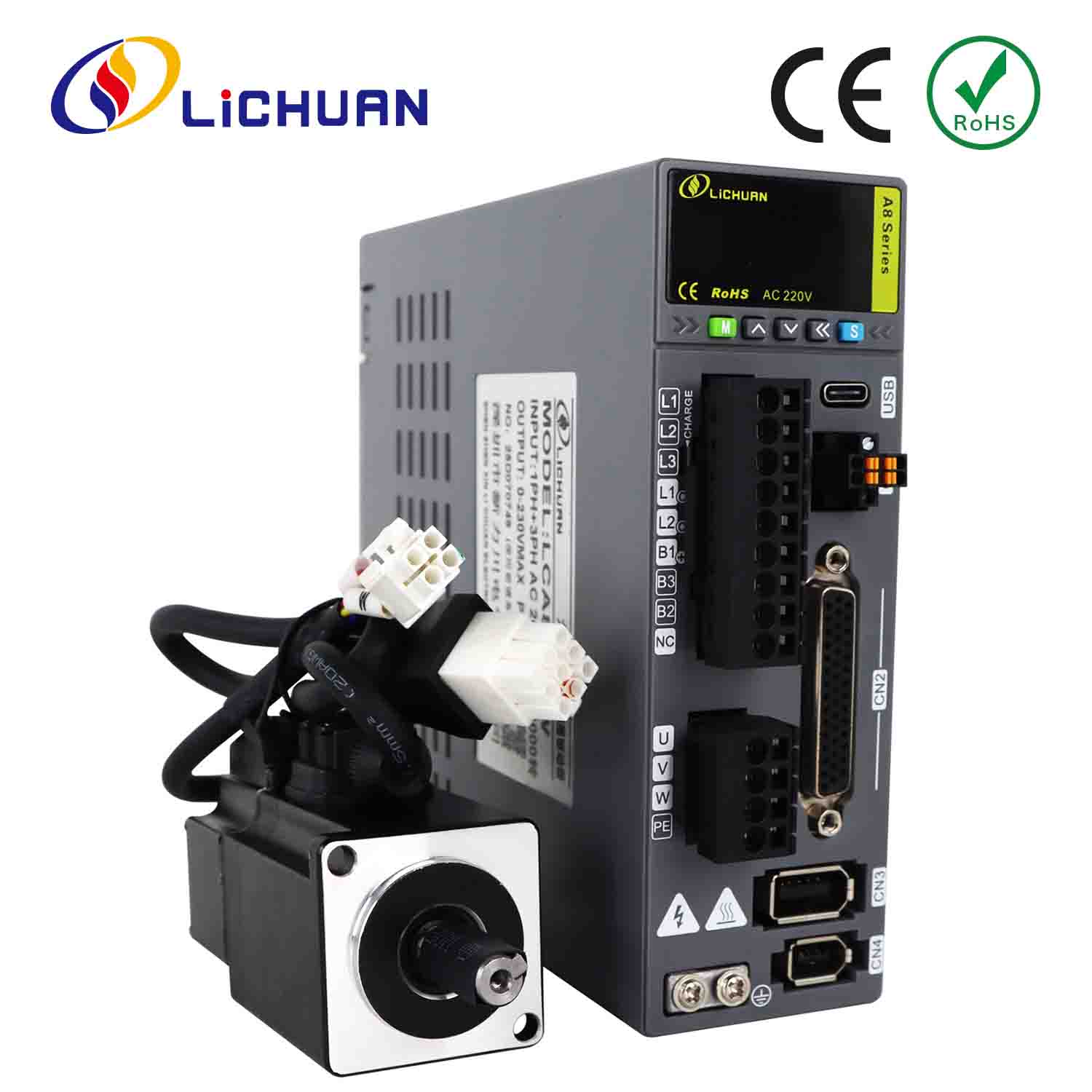

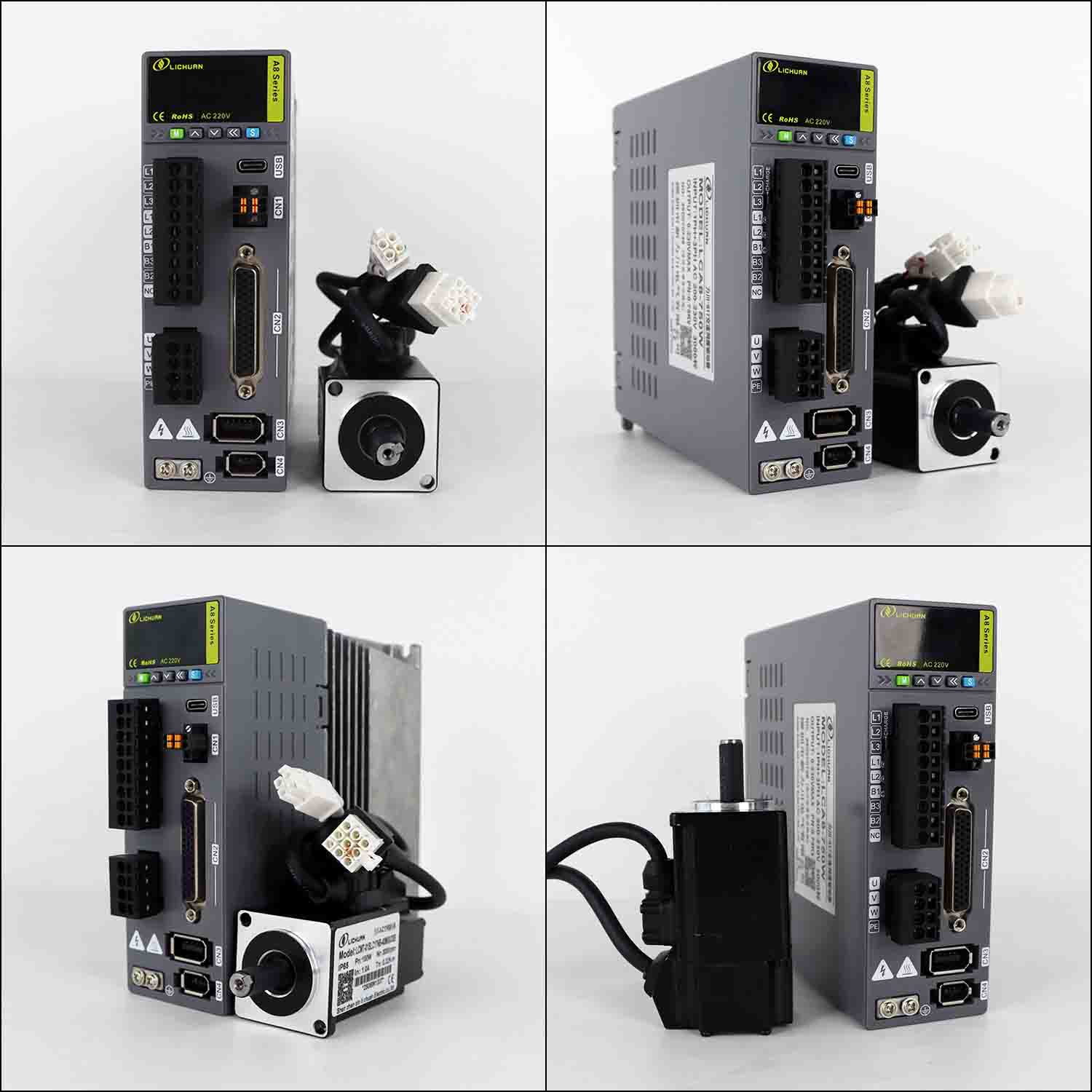

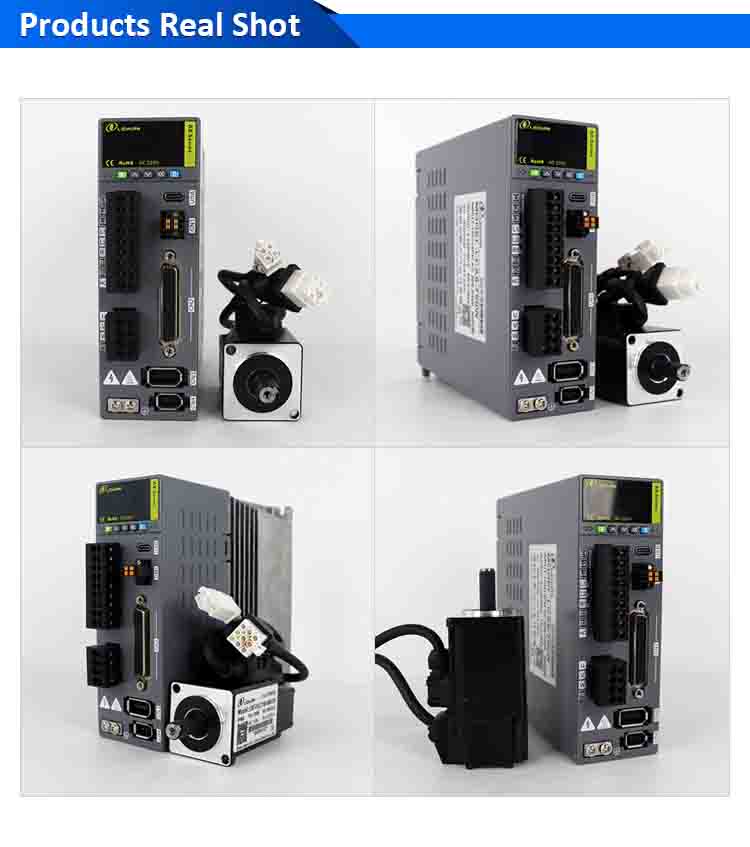

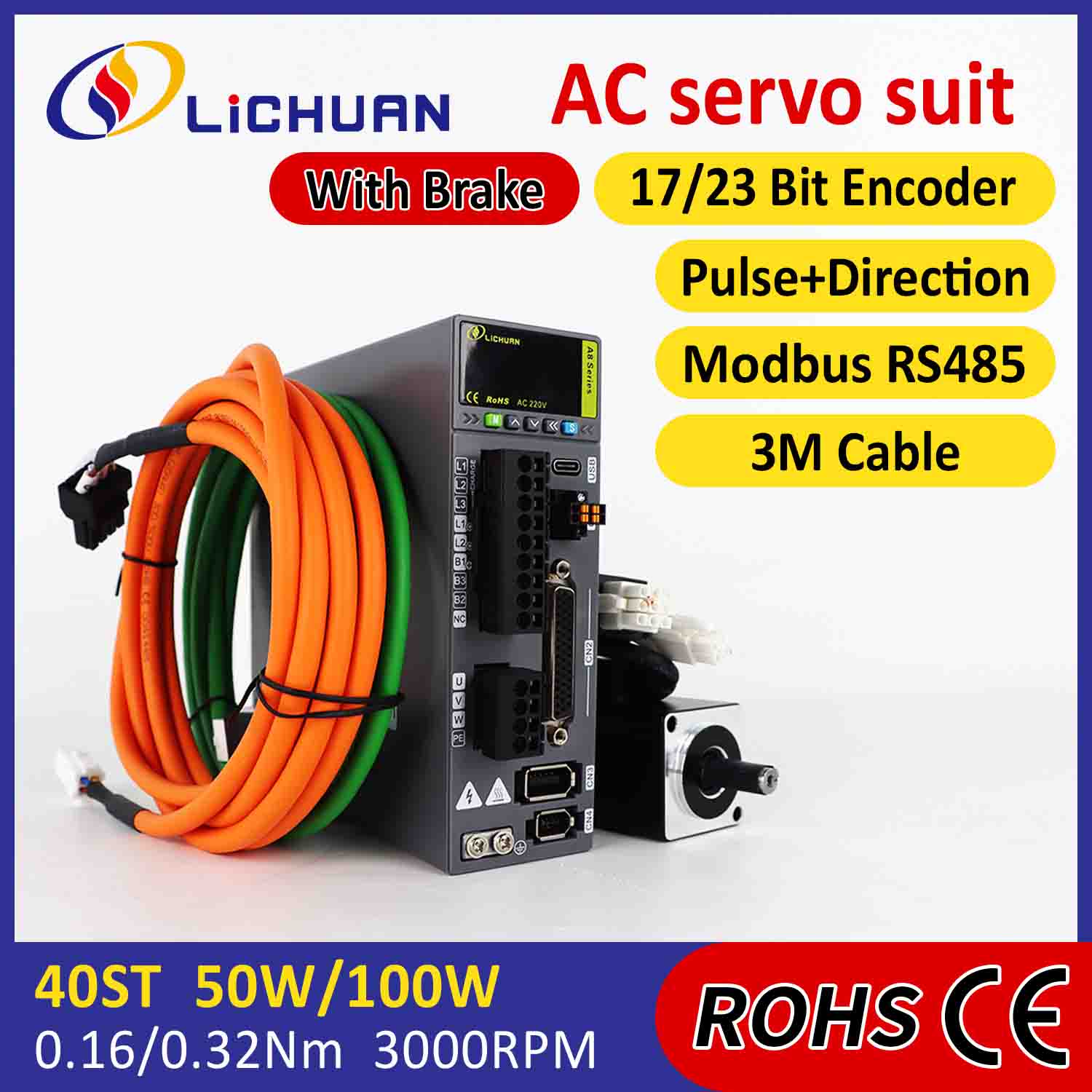

Zestaw sterowników serwomotorów Lichuan AC A8 Wysoka dokładność STO ABZ 100 W 0,32 N.m 220 V 1,1 A 3000 obr./min IP65

Zestaw sterowników serwomotorów Lichuan A8 o wysokiej dokładności STO ABZ AC – precyzyjne sterowanie ruchem dla CNC, robotyki i systemów automatyki

Zalety sterownika silnika serwo Lichuan serii A8:

Przegląd najważniejszych wydarzeń:

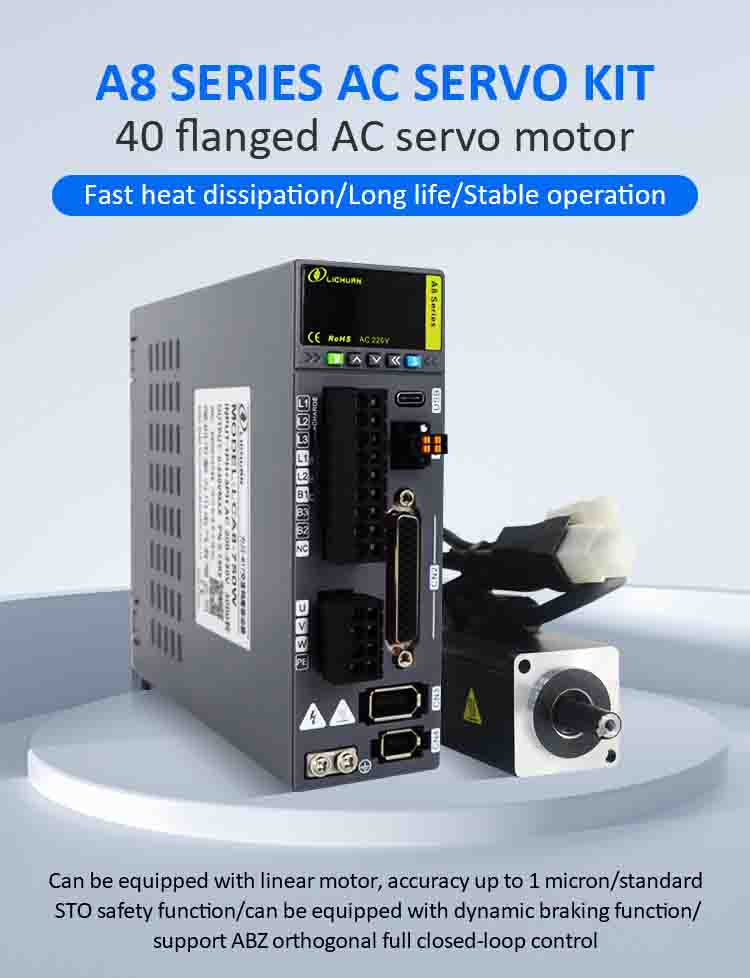

1.Może być wyposażony w silniki liniowe, osiągające dokładność do1 mikron

2.StandardSTOfunkcja bezpieczeństwa

3. Opcjonalna funkcja hamowania dynamicznego zapewniająca bezpieczeństwo i niezawodność

4. ObsługujeABZSterowanie impulsem kwadraturowym w pełnej pętli zamkniętej

Funkcje:

1. Obsługuje 17-bitowe i 23-bitowe enkodery inkrementalne i absolutne.

2.Obsługuje 7 trybów sterowania: pozycja, prędkość, moment obrotowy, pozycja/moment obrotowy, pozycja/prędkość, prędkość/moment obrotowy i pozycja/prędkość/moment obrotowy.

3. Wewnętrzne napięcie wyjściowe 24 V: Może zasilać porty DI i Pulse, eliminując potrzebę zewnętrznego zasilania 24 V.

4. Obsługuje sprzężenie zwrotne podziału częstotliwości impulsu fazowego ABZ.

5.16 wirtualnych portów DI i 16 wirtualnych portów D0: Nie musisz się martwić o niewystarczającą liczbę portów DI lub D0 podczas korzystania z kontroli komunikacji.

6.16 prędkości wewnętrznej i 16 segmentów pozycji wewnętrznej: Dostępna jest praca w cyklu automatycznym, dzięki czemu sterowanie komunikacją 485 jest bardziej elastyczne.

7. Obsługuje samouczenie się silnika: może być stosowany z silnikami różnych producentów.

8. ObsługujeKomunikacja autobusowa 485, wykorzystując standardowy protokół MODBUS RTU.

9. Sterowanie sygnałem analogowym, wejście pomocnicze 2 wejścia analogowe, rozdzielczość 12 bitów,zakres wejściowy -10 do +10V.

Podstawowe informacje o produkcie

Cechy produktu

1. Informacje zwrotne od enkodera ABZ o wysokiej dokładności

• Zapewnia precyzyjne wykrywanie pozycji

• Stabilne wyjście impulsowe dla sterowników CNC i ruchu

• Zmniejsza skumulowany błąd i poprawia powtarzalność

2. Ochrona bezpieczeństwa STO

• Zgodność z funkcją bezpiecznego wyłączania momentu (STO).

• Natychmiastowe wyłączenie momentu obrotowego w sytuacjach awaryjnych

• Chroni operatorów i sprzęt podczas awarii

3. Wysokowydajny serwosilnik prądu przemiennego

• Płynna praca przy niskich prędkościach

• Szybka, dynamiczna reakcja

• Wysoka gęstość momentu obrotowego i stabilna kontrola temperatury

4. Inteligentny sterownik serwo

• Wiele trybów sterowania

• Funkcja automatycznego dostrajania

• Wbudowane zabezpieczenie: przetężenie, przepięcie, przeciążenie, awaria enkodera

5. Silna kompatybilność

• Współpracuje z popularnymi sterownikami CNC, systemami PLC i platformami automatyki przemysłowej

• Łatwa integracja z istniejącymi systemami

6. Niezawodność o długiej żywotności

• Łożyska, cewki i izolacja klasy przemysłowej

• Nadaje się do długotrwałej pracy 24 godziny na dobę, 7 dni w tygodniu

Zasady techniczne

TheZestaw sterowników silników serwo Lichuan A8 o wysokiej dokładności STO ABZ ACfunkcje poprzez integrację trzech podsystemów precyzyjnych:

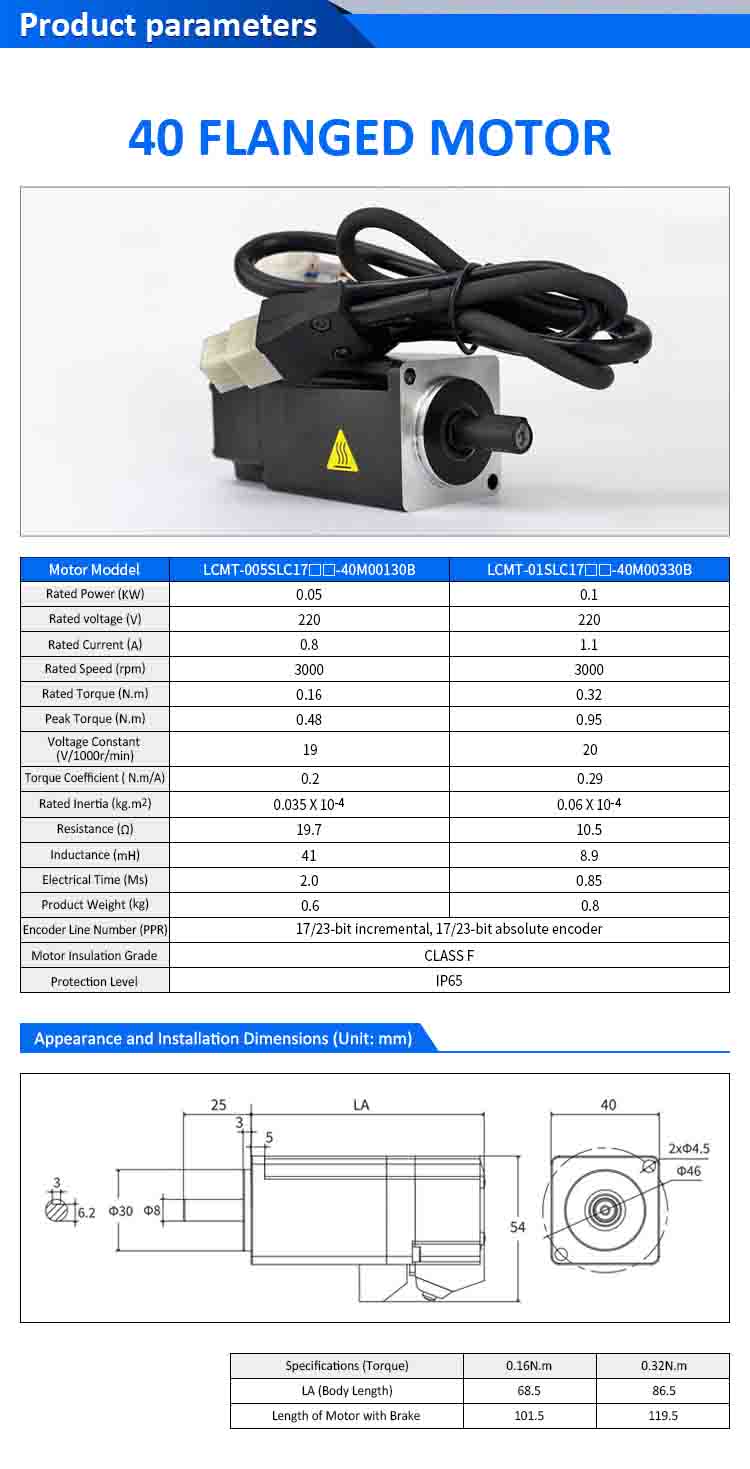

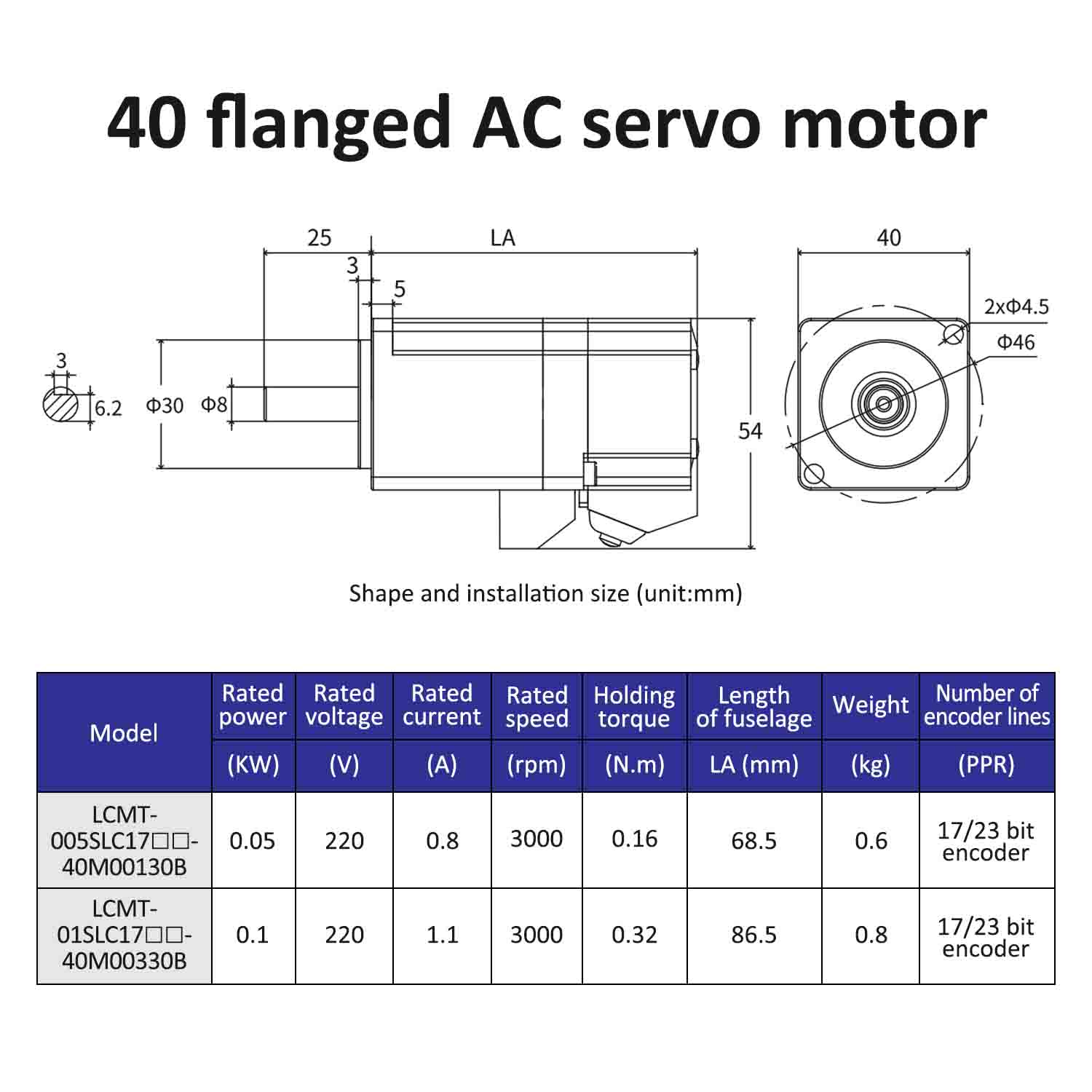

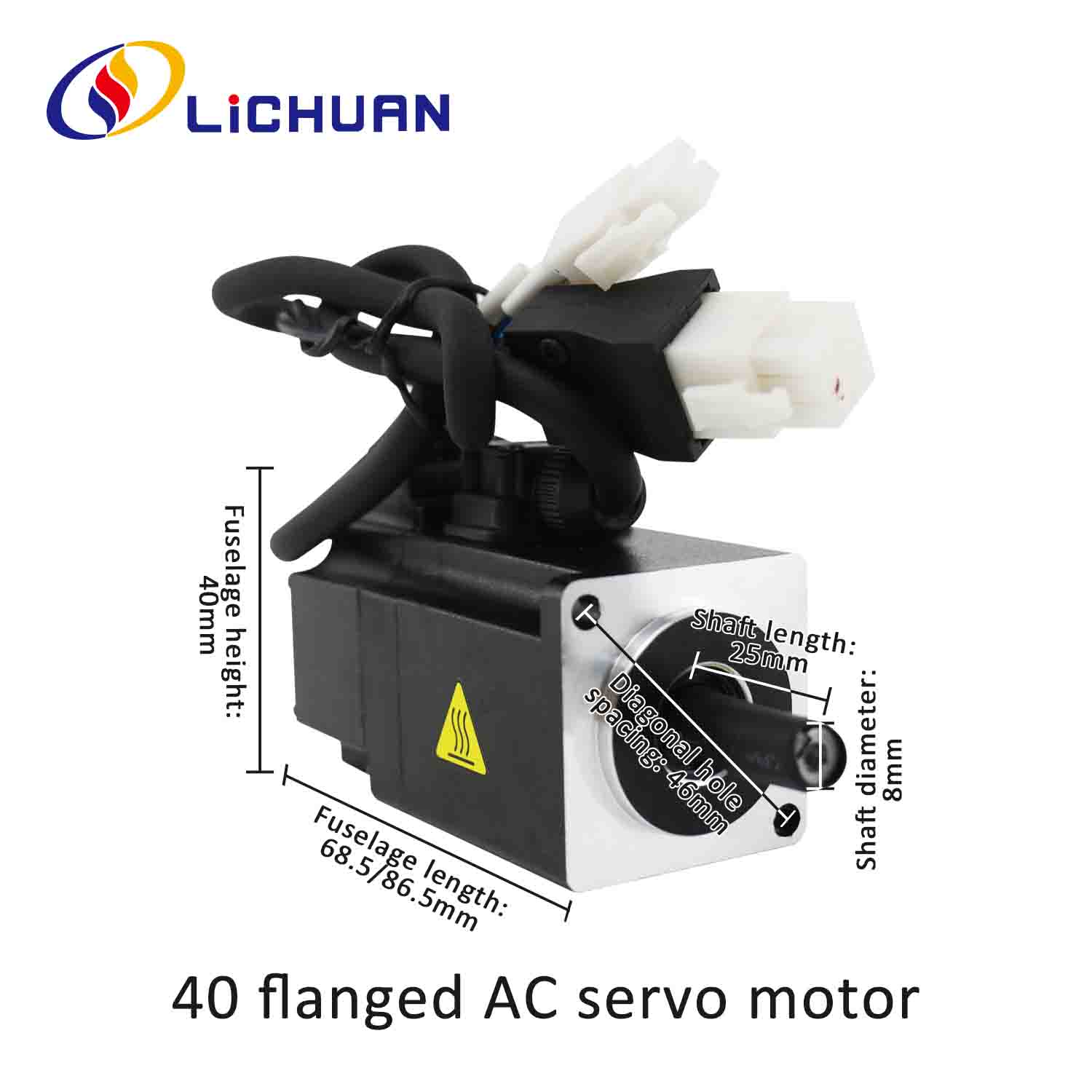

1. Silnik serwo

Przekształca energię elektryczną w kontrolowany ruch obrotowy.

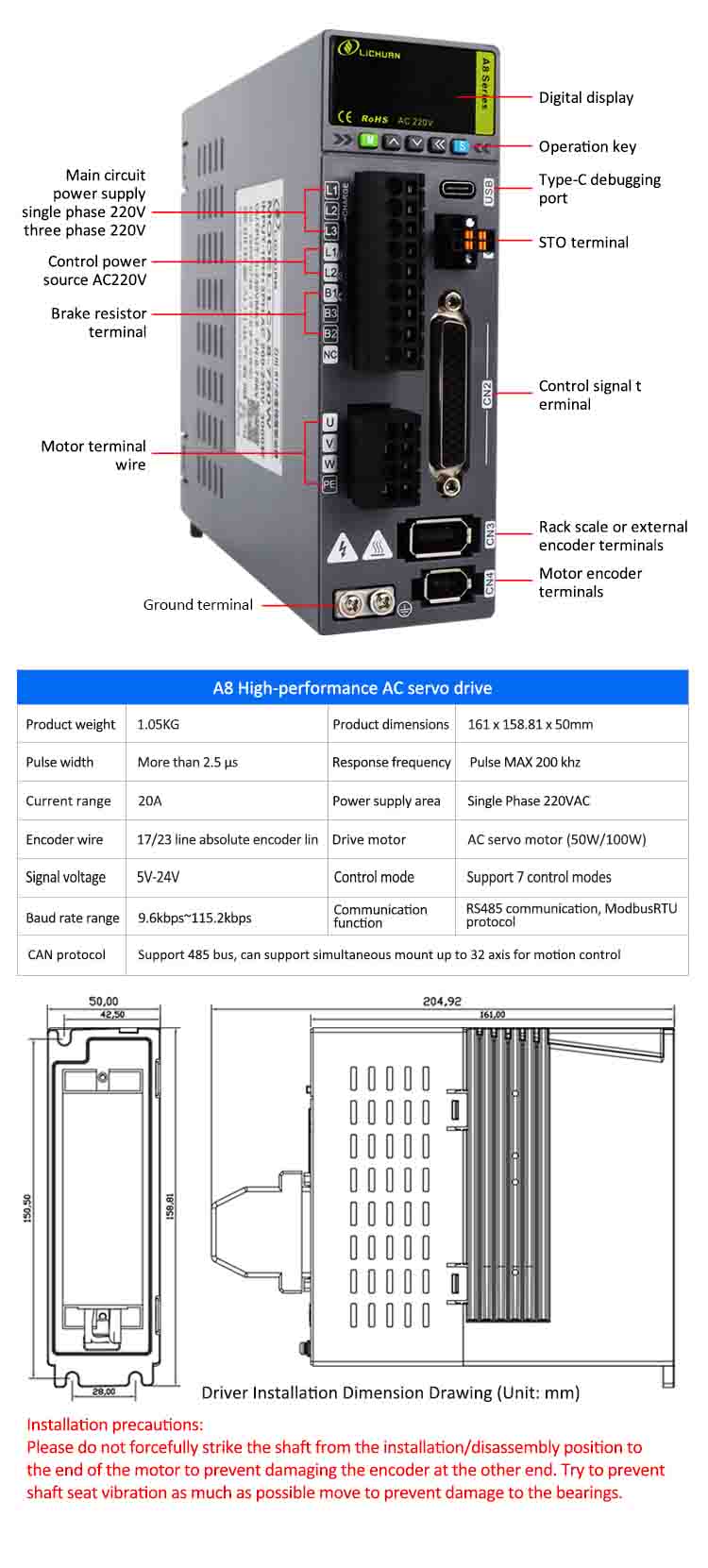

2. Sterownik serwo AC

Reguluje moment obrotowy, prędkość i położenie za pomocą inteligentnych algorytmów sterowania w zamkniętej pętli opartych na PID.

3. Koder ABZ

Dostarcza sygnały kanałów A/B/Z dla pętli sprzężenia zwrotnego, umożliwiając:

• Porównanie pozycji w czasie rzeczywistym

• Szybka regulacja reakcji

• Ultrapłynna kontrola ruchu

W połączeniu z mechanizmami bezpieczeństwa STO system zapewnia precyzyjną, bezpieczną i wydajną pracę w pętli zamkniętej.

Zalety produktu

1. Wysoka dokładność i stabilność

Enkoder ABZ zapewnia precyzyjną kontrolę ruchu.

2. Szeroki zakres zastosowań

TheZestaw sterowników silników serwo Lichuan A8 o wysokiej dokładności STO ABZ ACobsługuje CNC, robotykę i automatykę przemysłową.

3. Ekonomiczne rozwiązanie klasy przemysłowej

Zapewnia wysoką niezawodność porównywalną z najlepszymi markami, przy bardziej konkurencyjnej cenie.

4. Zintegrowane bezpieczeństwo

STO zapewnia wyłącznik bezpieczeństwa zgodny z międzynarodowymi standardami.

5. Łatwy w instalacji i konserwacji

Zwarta konstrukcja, przejrzysty układ okablowania i pełna dokumentacja.

Obszary zastosowań

TheZestaw sterowników silników serwo Lichuan A8 o wysokiej dokładności STO ABZ ACjest szeroko stosowany w:

• Maszyny do obróbki drewna CNC

• Cięcie/frezowanie metalu CNC

• Roboty Przemysłowe

• Automatyzacja Pick & Place

• Maszyny pakujące

• Sprzęt do drukowania i etykietowania

• Platformy precyzyjnego pozycjonowania

• Linie do produkcji elektroniki

• Maszyny do cięcia/grawerowania laserowego

• Systemy przenośników i sortowania

Przypadki użycia produktu/zastosowania

• Precyzyjne sterowanie osią

• Tabele indeksów obrotowych

• Ruch współrzędnych XYZ

• Systemy wrzecion o dużej prędkości

• Wieloosiowe przeguby robotyczne

• Zautomatyzowane mechanizmy kontroli ruchu

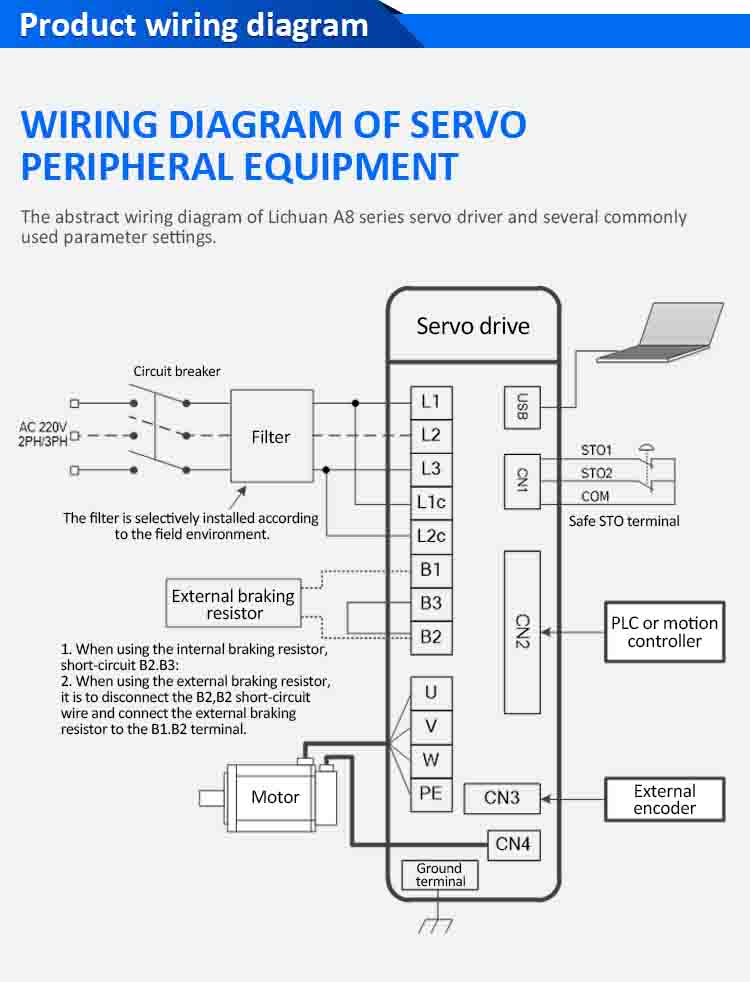

Instrukcja obsługi

1. Podłącz zasilacz

Zapewnij prawidłowe okablowanie wejścia 220 V AC.

2. Podłącz kabel enkodera

Dopasuj kanały A/B/Z do wejścia sterownika.

3. Skonfiguruj parametry sterownika serwo

Użyj panelu lub oprogramowania, aby dostosować tryby momentu obrotowego, prędkości i położenia.

4. Wykonaj automatyczne strojenie

Zoptymalizuj wydajność silnika.

5. Przetestuj system

Przed załadowaniem sprzętu należy przeprowadzić testy ruchu.

Środki ostrożności

• Nie włączaj urządzenia przed zakończeniem okablowania.

• Zapewnij uziemienie, aby zmniejszyć zakłócenia.

• Unikaj ostrego zginania kabli enkodera.

• Trzymać z dala od wilgoci i przewodzącego pyłu.

• Upewnij się, że okablowanie STO spełnia standardy bezpieczeństwa.

Proces produkcyjny

• Precyzyjne uzwojenie wirnika

• Obudowa silnika obrabiana CNC

• Kalibracja enkodera i kontrola sygnału

• Montaż sterownika w środowisku antystatycznym

• Wielopunktowy test starzenia

• Końcowa kontrola jakości

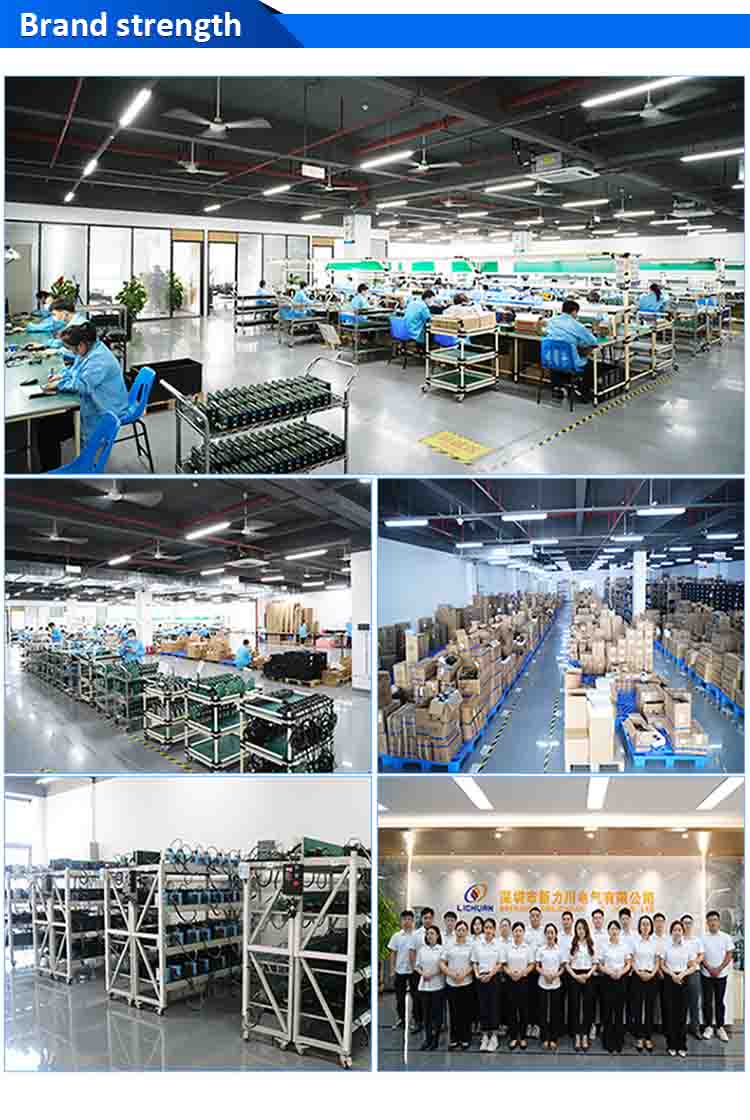

Wprowadzenie firmy

Lichuan to profesjonalny producent skupiający się na serwomotorach, serwonapędach i komponentach automatyki przemysłowej. Dzięki ciągłym inwestycjom w badania i rozwój oraz ścisłej kontroli jakości Lichuan dostarcza produkty uznawane na całym świecie, w tymZestaw sterowników silników serwo Lichuan A8 o wysokiej dokładności STO ABZ AC, szeroko stosowane w CNC, robotyce i inteligentnych dziedzinach produkcji.

Zapewnienie jakości

• 100% pełen przegląd

• Test sygnału enkodera

• Test obciążenia sterownika serwa

• Gwarancja 12–24 miesięcy

• Wsparcie inżynieryjne techniczne

Obsługa klienta

• Bezpłatne konsultacje techniczne

• Rozwiązywanie problemów online

• Wskazówki dotyczące instalacji

• Szybka reakcja posprzedażna

• Wsparcie dostosowywania OEM/ODM

Certyfikaty

• Certyfikat CE

• Zgodność z dyrektywą RoHS

• Zarządzanie jakością ISO9001

• Zgodność z bezpieczeństwem elektrycznym

Często zadawane pytania

P1: Jakie aplikacje pasują do zestawu sterowników silników serwo Lichuan A8 o wysokiej dokładności STO ABZ AC?

Idealnie nadaje się do maszyn CNC, robotyki, pakowania, linii automatyzacji i precyzyjnego pozycjonowania.

P2: Czy obsługuje sprzężenie zwrotne enkodera przyrostowego?

Tak, zestaw zawiera precyzyjny enkoder przyrostowy ABZ.

P3: Jakie funkcje bezpieczeństwa są uwzględnione?

STO (Safe Torque Off) zapewnia bezpieczne wyłączenie awaryjne.

P4: Jakie opcje zasilania są dostępne?

50 W do 750 W, w zależności od zastosowania.

P5: Czy może współpracować ze zwykłymi sterownikami CNC?

Tak, jest kompatybilny z większością CNC, PLC, kontrolerów ruchu i platform automatyki przemysłowej.
