W jaki sposób hybrydowy silnik krokowy osiąga wysoki moment obrotowy i precyzję

Czy kiedykolwiek byłeś głęboko pochłonięty projektem i potrzebowałeś komponentu, który zapewnia zarówno surową moc, jak i niezwykłą dokładność, i zastanawiałeś się, co to umożliwia? Wiem, że mam. W świecie automatyki, robotyki i maszyn precyzyjnych nieustannie poszukuje się układu napędowego, który nie zmusza do wyboru między siłą a kontrolą. To właśnie tam znajduje się cud inżynieriiHySilnik krokowy Bridewchodzi w grę. Dla nas o godzLICHUAN, to nie jest tylko kategoria produktów; to sedno rozwiązywania najbardziej wymagających wyzwań naszych klientów w zakresie sterowania ruchem. Unikalny projekt AHybrydowy silnik krokowywypełnia lukę, oferując to, co najlepsze z obu światów w innych typach silników, a dzisiaj chcę odsłonić kurtynę i pokazać, w jaki sposób dokładnie dokonuje tego wyczynu. Rozumiejąc jego wewnętrzne działanie i dokładne parametry definiujące jego działanie, możesz podjąć świadomą decyzję dotyczącą następnego zastosowania.

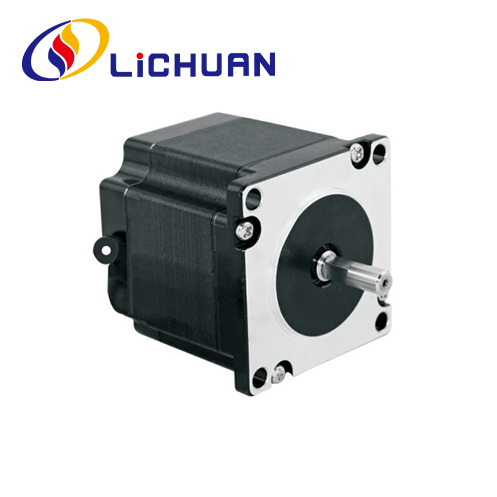

Co odróżnia hybrydowy silnik krokowy od innych typów

Aby docenić jego możliwości, musimy najpierw zrozumieć jego tożsamość. W przeciwieństwie do stepperów z magnesami trwałymi lub o zmiennej reluktancji, aHybrydowy silnik krokowyjest, jak sama nazwa wskazuje, hybrydą. W genialny sposób łączy w sobie zasady obu. Posiada magnes trwały w wirniku, ale ten wirnik jest również zębaty, podobnie jak silnik o zmiennej reluktancji. Ta fuzja tworzy efekt synergiczny. Magnes trwały zapewnia stały strumień magnetyczny, zwiększając moment obrotowy. Jednocześnie struktura zębata pozwala na znacznie mniejszy kąt kroku — zwykle 1,8° lub 0,9° — umożliwiając przepływ strumienia magnetycznego preferowaną ścieżką przez ustawione zęby. Ta kombinacja jest podstawowym powodem aHybrydowy silnik krokowydoskonale sprawdza się w zastosowaniach wymagających zarówno wysokiego momentu obrotowego przy niskich prędkościach, jak i dokładnej rozdzielczości pozycjonowania.

W jaki sposób konstrukcja wewnętrzna wytwarza doskonały moment obrotowy

Sekret wysokiego momentu obrotowego leży w obwodzie magnetycznym i konstrukcji szczeliny powietrznej. Stojan AHybrydowy silnik krokowyma wiele biegunów zębatych nawiniętych cewkami. Kiedy cewki te są zasilane w określonej kolejności, tworzą bieguny elektromagnetyczne. Wirnik z magnesami trwałymi, już namagnesowany, jest przyciągany lub odpychany przez te bieguny stojana. Ponieważ zęby wirnika są nieco przesunięte w stosunku do zębów stojana, siły magnetyczne wytwarzają silne styczne przyciąganie – moment obrotowy – aby je wyrównać. Im więcej zębów i im silniejszy strumień magnetyczny (zarówno magnesu stałego, jak i wzbudzenia cewki), tym wyższy jest moment obrotowy. Na LICHUANoptymalizujemy to, stosując wysokoenergetyczne materiały z magnesami trwałymi i precyzyjne laminowanie, aby zminimalizować straty strumienia i zmaksymalizować gęstość momentu obrotowego. Właśnie dlatego nasze silniki mogą zapewnić wyjątkowe trzymanie i dynamiczny moment obrotowy w kompaktowych rozmiarach ramy.

Które parametry bezpośrednio wpływają na precyzję i wydajność

Precyzja w silniku krokowym jest w dużej mierze definiowana przez dokładność kąta kroku i to, jak konsekwentnie może on osiągać te kroki bez pominięcia. Reguluje to kilka kluczowych parametrów technicznych. Zrozumienie tych specyfikacji ma kluczowe znaczenie przy wyborze odpowiedniego silnika spełniającego wymagania dotyczące precyzji systemu.

Kluczowe parametry wydajności hybrydowego silnika krokowego

• Kąt kroku:Przemieszczenie kątowe na impuls wejściowy (np. 1,8°, 0,9°). Mniejszy kąt umożliwia lepszą rozdzielczość.

• Moment trzymania:Maksymalny moment obrotowy, jaki silnik może wywierać, gdy jest pod napięciem w stanie spoczynku. Jest to opór siłom zewnętrznym.

• Moment zatrzymania:Niewielki moment obrotowy występujący, gdy silnik nie jest zasilany, spowodowany przyciąganiem magnesu trwałego i żelaznego rdzenia.

• Dokładność:Zwykle jest to procent kąta kroku (np. ±5%). To nie podlega kumulacji.

• Powtarzalność kroków:Jak precyzyjnie silnik powraca do zadanej pozycji, często bardzo wysokiej.

• Bezwładność wirnika:Bezwładność części wirującej wpływająca na dynamikę przyspieszania i zwalniania.

Przyjrzyjmy się, jak niektóre z tych parametrów przekładają się na świat rzeczywistyLICHUANmodele. W poniższej tabeli porównano dwie popularne serie, podkreślając wpływ wyborów konstrukcyjnych na charakterystykę momentu obrotowego i precyzji.

Tabela 1: Porównanie serii hybrydowych silników krokowych LICHUAN

Jak wybrać odpowiedni hybrydowy silnik krokowy do swojego zastosowania

Wybór odpowiedniego silnika zapewnia równowagę pomiędzy wymaganiami mechanicznymi a krzywą wydajności silnika. Najczęstszym błędem jest wybór na podstawie rozmiaru ramy lub samego momentu trzymania. Należy wziąć pod uwagę krzywą prędkości i momentu obrotowego. AHybrydowy silnik krokowyzapewnia maksymalny moment obrotowy przy niskich prędkościach, a moment obrotowy maleje wraz ze wzrostem prędkości ze względu na wsteczne pole elektromagnetyczne i indukcyjność uzwojenia. Na LICHUANprowadzimy naszych klientów przez prosty proces selekcji:

1. Określ bezwładność obciążenia i wymaganą prędkość roboczą.

2. Oblicz wymagany moment przyspieszający i ciągły moment obrotowy.

3. Przejrzyj krzywą prędkość-moment potencjalnego silnika, upewniając się, że zapewnia on co najmniej 30–50% większy moment obrotowy niż obliczone wymagania w żądanym zakresie prędkości.

4. Dopasuj prąd i napięcie wyjściowe sterownika do specyfikacji fazy silnika, aby uzyskać optymalną wydajność.

Tabela 2: Krytyczne czynniki wyboru zapewniające optymalną wydajność

Jakie są najczęstsze pytania dotyczące hybrydowych silników krokowych (FAQ)

W naszych codziennych rozmowach z inżynierami i projektantami wielokrotnie pojawiają się pewne pytania. Oto trzy szczegółowe często zadawane pytania dotyczące najczęściej zadawanych pytań i wątpliwości.

FAQ 1: Czy hybrydowy silnik krokowy może pracować z dużymi prędkościami jak serwo?
Choć tradycyjnie znany z wydajności przy niskiej i średniej prędkości, jest nowoczesnyHybrydowe silniki krokowe, szczególnie w połączeniu z zaawansowanymi sterownikami mikrokrokowymi, może osiągnąć zaskakująco wysokie prędkości. Kluczem jest użycie sterownika o wysokim napięciu zasilania, aby pokonać indukcyjność silnika. Jednakże w zastosowaniach wymagających stałej, wysokiej prędkości i pełnego momentu obrotowego, system serwo może być nadal bardziej wydajny. W przypadku wielu zadań pozycjonowania punkt-punkt, w których wymagany jest wysoki moment obrotowy przy niższych prędkościach, aHybrydowy silnik krokowyoferuje tańsze i prostsze rozwiązanie.

FAQ 2: Jak zapobiec pominięciu kroków i zapewnić precyzję?
Pominięte kroki mają miejsce, gdy moment obciążenia silnika przekracza dostępny moment silnika przy danej prędkości. Aby zapewnić precyzję, zawsze dobieraj silnik ze znacznym marginesem bezpieczeństwa (patrz przewodnik wyboru powyżej). Do zastosowań krytycznych użyj systemu krokowego z zamkniętą pętlą – naszegoLICHUANHybrydy z zamkniętą pętlą zawierają enkoder, który natychmiast wykrywa i koryguje utratę kroku, zapewniając niezawodność serwomechanizmu bez poświęcania nieodłącznej prostoty i momentu obrotowego steppera.

FAQ 3: Czy mikrokrokowanie jest konieczne do osiągnięcia większej precyzji?
Microstepping to technika przetwornika, która elektronicznie dzieli pełny krok na mniejsze części (np. 1/16, 1/32 kroku). Znacząco poprawia rozdzielczość, redukuje wibracje i umożliwia płynniejszy ruch, szczególnie przy niskich prędkościach. Aby uzyskać najwyższą precyzję i gładkość, połączenie wysokiej jakościHybrydowy silnik krokowyze sterownikiem mikrokrokowym jest wysoce zalecane. Pozwala wykorzystać podstawową precyzję silnika i osiągnąć wyjątkowo precyzyjną i cichą pracę.

Gotowy do zintegrowania niezrównanego momentu obrotowego i precyzji w swoim projekcie?

Podróż do zrozumieniaHybrydowy silnik krokowyujawnia komponent zbudowany z myślą o wydajności tam, gdzie ma to znaczenie. Jego hybrydowa konstrukcja jest świadectwem eleganckiej inżynierii, która rozwiązuje podwójne wymagania dotyczące mocy i dokładności w jednym, solidnym opakowaniu. Na LICHUAN, nie tylko produkujemy te silniki; opracowujemy je, koncentrując się na parametrach, które mają największe znaczenie dla powodzenia Twojego projektu — od gatunku materiału magnetycznego po tolerancję każdego zęba.

Jeśli radzisz sobie ze złożonością nowego projektu lub optymalizujesz istniejącą maszynę, która wymaga niezawodności, wytrzymałości i doskonałej dokładności, porozmawiajmy. Nasz zespół jest gotowy pomóc Ci przeanalizować Twoje wymagania i dopasować je do ideałuHybrydowy silnik krokowy LICHUANrozwiązanie.Skontaktuj się z namiDzisiajaby omówić konkretne wyzwania związane z momentem obrotowym i precyzją. Jesteśmy tutaj, aby wspierać Twoje innowacje, krok po kroku.
