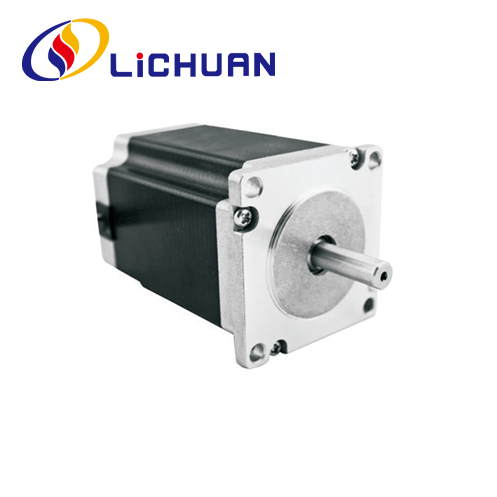

2-fazowy hybrydowy silnik krokowy Nema 24 serii 60

Wysokiej jakości 2-fazowy hybrydowy silnik krokowy Nema 24 serii 60 wyprodukowany w Chinach. LICHUAN® jest producentem i dostawcą hybrydowego silnika krokowego Nema 24 serii 60 w Chinach.

Wyślij zapytanie

Opis produktu

LICHUAN® serdecznie wita w hurtowni 2-fazowego hybrydowego silnika krokowego Nema 24 serii 60 z naszej fabryki. Nasze produkty posiadają certyfikat CE i obecnie posiadają dużą ilość zapasów fabrycznych. Fabryka Lichuan ma ponad 14-letnie doświadczenie w produkcji. Wspieramy OEM i ODM, zapewnimy Ci dobrą obsługę i obniżone ceny fabryczne. Zapraszamy kolejnych dystrybutorów do przyłączenia się do LICHUAN.

2-fazowy silnik krokowy Nema 24 hybird serii 60, zastosowanie wysokiej jakości surowców i wysokiej jakości stali krzemowej z magnesami trwałymi, z wysoką dokładnością pozycjonowania, wyjściowym momentem obrotowym, szybką reakcją, niskim poziomem hałasu, dobrymi właściwościami dynamicznymi, jakością i niezawodnością. Długość silnika 58 mm ~ 112 mm w zakresie momentu obrotowego: 1,6 Nm ~ 3,8 Nm, średnica wału silnika 8 mm. 2-fazowy silnik krokowy Nema 24 hybird serii 60 można dopasować do sterownika 4 typu: RS485. Mogę otworzyć. Ethercat. Sterowniki sterujące impulsem. zostały zaprojektowane tak, aby pasowały do 2-fazowych sterowników krokowych Lichuan MC660 i mini sterownika. Jeśli chcesz poznać więcej informacji o sterowniku, sprawdź hybrydowy sterownik silnika krokowego w katalogu.

Parametry wydajności elektrycznej

Przedmiot	Dane techniczne
Dokładność kąta kroku	±5% (pełny krok)
Dokładność w walce o przetrwanie	± 10% (20 ℃)
Dokładność indukcyjności	±20%(1KHZ)
Wzrost temperatury	Maks. 80°C (prąd znamionowy, zasilanie 2-fazowe włączone)
Temperatura otoczenia	20 ℃ ~* 50 ℃
Rezystancja izolacji	100MQMin 500 V prądu stałego
Wytrzymałość dielektryczna	500 V AC 1 minuta
Dopuszczalne obciążenie promieniowe	0,02 mm maks. (ładunek 450 g)
Dopuszczalne obciążenie wzdłużne	0,08 mm maks. (ładunek 450 g)
Maksymalne obciążenie promieniowe	75N (20 mm od powierzchni kołnierza)
Maksymalne obciążenie wału	15N

Seria	Krok Kąt(")	Silnik Długość (mm)	Trzymać Moment obrotowy (Nm)	Oceniono Prąd (A)	Faza Opór (Q)	Faza Indukcyjność (mH)	Wirnik Bezwładność (g.cm²)	Silnik Waga (kg)	Ołów Drut (nie)
LC60HS58	1.8	58	1.6	3.0	0.42	2.65	300	0.85	4
LC60HS65	1.8	65	2.1	3.0	0.65	1.6	570	1.0	4
LC60HS78	1.8	76	2.5	3.0	0.5	1.66	620	1.1	4
LC60HS84	1.8	84	3.1	3.0	0.63	1.8	840	1.29	4
LC60HS102	1.8	102	3.5	3.0	0.75	2.4	1000	1.65	4
LC60HS112	1.8	112	3.8	3.0	1.56	3.9	1200	1.807	4

Powyżej znajdują się produkty reprezentatywne. Produkty można personalizować!

Kształt i rozmiar instalacji (jednostka: mm)

Tryb wału silnika

Model	Wał Dlametr (mm)	Wał Przedłużenie (mm)	Wał długość (mm)
LC60HS58	f8	Cięcie w kształcie litery D 0,5X20	21
LC60HS65	f8	Cięcie w kształcie litery D 0,5X20	21
LC60HS78	f8	Cięcie w kształcie litery D 0,5X20	21
LC60HS84	f8	Wycięcie w kształcie litery D 0,5 X20	21
LC60HS102	f8	Cięcie w kształcie litery D 0,5X20	21
LC60HS112	f8	Cięcie w kształcie litery D 0,5X20	21

Krzywe charakterystyki częstotliwości momentu obrotowego

Schemat okablowania silnika

Schemat okablowania aplikacji

Kompletny układ sterowania silnikiem krokowym powinien zawierać produkt pokazany poniżej

Maszyna do produkcji produktów fabryki Lichuan

Maszyna do rzeźbienia
Sprzęt do powlekania
Maszyna do znakowania włókien
Maszyna do wkręcania
Maszyna testująca
Drukarka UV

Automatyczna maszyna do lutowania
Trzymanie maszyny do testowania momentu obrotowego
Wkrętarka
Maszyna oscylograficzna

Zastosowania branżowe

Ramię robota
Maszyna tnąca laserem
drukowanie 3d
Maszyna CNC
Automatyczna asercja
Maszyna do grawerowania
