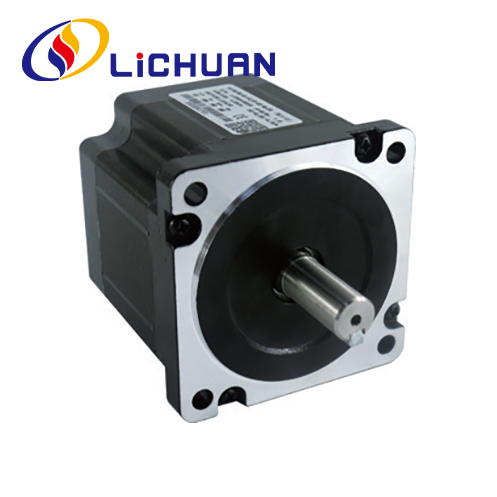

2-fazowy silnik krokowy Nema 34 Hybird serii 86

Hurtowa niska cena 2-fazowy silnik krokowy Nema 34 Hybird serii 86 wyprodukowany w Chinach. LICHUAN® jest producentem i dostawcą 2-fazowego silnika krokowego Nema 34 Hybird serii 86 w Chinach.

Wyślij zapytanie

Opis produktu

LICHUAN® serdecznie wita w hurtowni 2-fazowych silników krokowych Nema 34 z serii 86 z naszej fabryki. Nasze produkty posiadają certyfikat CE i obecnie posiadają dużą ilość zapasów fabrycznych. Fabryka Lichuan ma ponad 14-letnie doświadczenie w produkcji. Wspieramy OEM i ODM, zapewnimy Ci dobrą obsługę i obniżone ceny fabryczne. Zapraszamy kolejnych dystrybutorów do przyłączenia się do LICHUAN.

2-fazowy silnik krokowy Nema 34 hybird serii 86, zastosowanie wysokiej jakości surowców i stali krzemowej o wysokiej specyfikacji z magnesami trwałymi, z wysoką dokładnością pozycjonowania, wyjściowym momentem obrotowym, szybką reakcją, niskim poziomem hałasu, dobrymi właściwościami dynamicznymi, jakością i niezawodnością. Długość silnika 66 mm ~ 150 mm w zakresie momentu obrotowego: 0,6 Nm ~ 3,0 Nm, średnica wału silnika 9,5/12,7/14/15,8 mm. 2-fazowy silnik krokowy Nema 34 hybird serii 86 można dopasować do sterownika 4 typu: RS485. Mogę otworzyć. Ethercat. Sterowniki sterujące impulsem. zostały zaprojektowane tak, aby pasowały do 2-fazowych sterowników krokowych Lichuan MC860 i mini sterownika. Jeśli chcesz poznać więcej informacji o sterowniku, sprawdź hybrydowy sterownik silnika krokowego w katalogu.

Parametry wydajności elektrycznej

Przedmiot	Dane techniczne
Dokładność kąta kroku	±5% (pełny krok)
Dokładność oporu	± 10% (20 ℃)
Dokładność indukcyjności	±20%(1KHZ)
Wzrost temperatury	Maks. 80 ℃ (prąd znamionowy, zasilanie 2-fazowe włączone)
Temperatura otoczenia	20 ℃~* 50 ℃
Rezystancja izolacji	100MQMin 500 V prądu stałego
Wytrzymałość dielektryczna	500 V AC 1 minuta
Dopuszczalne obciążenie promieniowe	0,02 mm Maks. (ładunek 450 g)
Dopuszczalne obciążenie wzdłużne	0,08 mm Maks. (ładunek 450 g)
Maksymalne obciążenie promieniowe	130N (20 mm od powierzchni kołnierza)
Maksymalne obciążenie wału	30N

Seria	Krok Kąt(")	Silnik Długość (mm)	Trzymać Moment obrotowy (Nm)	Oceniono Prąd (A)	Faza Opór (Q)	Faza Indukcyjność (mH)	Wirnik Bezwładność (g.cm²)	Silnik Waga (kg)	Ołów Drut (nie)
LC86HS66	1.8	66	3.3	3.0	0.6	1.6	1000	2.0	4
LC86HS80	1.8	80	4.5	5.0	0.7	3.0	1400	2.5	4
LC86HS98	1.8	98	6.9	5.0	0.98	4.1	2100	3.4	4
LC86HS114	1.8	114	8.5	6.0	0.49	3.58	2800	4.0	4
LC86HS128	1.8	128	10	6.0	1.3	5.8	3200	4.5	4
LC86HS150	1.8	150	12	6.0	1.4	9.2	4000	5.4	4

Powyżej znajdują się produkty reprezentatywne. Produkty można personalizować!

Kształt i rozmiar instalacji (jednostka: mm)

Tryb wału silnika

Model	Wał Średnica (mm)	Wał Rozszerzenie (mm	Wał Długość (mm
LC86HS66	f9.5	Wycięcie w kształcie litery D 1X25	32
LC86HS80	φ12,7 lubφ14	Wycięcie w kształcie litery D 1X25	32
LC86HS98	φ12,7 lubφ14	Wpust 5x5x25	32
LC86HS114	φ12,7 lubφ14	Wpust 5 x5x25	32
LC86HS128	φ12,7 lubφ14	Wpust 5x5x 25	32
LC86HS150	φ12,7 lub φ14 lub φ15,8	Wpust 5x5x 25	32

Krzywe charakterystyki częstotliwości momentu obrotowego

Schemat okablowania silnika

Schemat okablowania aplikacji

Kompletny układ sterowania silnikiem krokowym powinien zawierać produkt pokazany poniżej

Maszyna do produkcji produktów fabryki Lichuan

Maszyna do rzeźbienia
Sprzęt do powlekania
Maszyna do znakowania włókien
Maszyna do wkręcania
Maszyna testująca
Drukarka UV

Automatyczna maszyna do lutowania
Trzymanie maszyny do testowania momentu obrotowego
Wkrętarka
Maszyna oscylograficzna

Zastosowania branżowe

Ramię robota
Maszyna tnąca laserem
drukowanie 3d
Maszyna CNC
Automatyczna asercja
Maszyna do grawerowania
