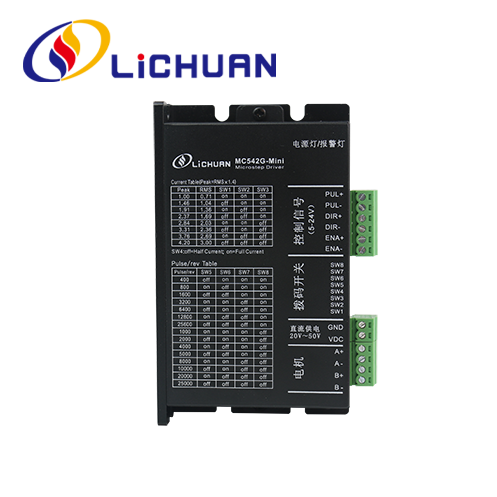

Mikro 2-fazowy sterownik krokowy Mini

Profesjonalna jakość w Chinach Mikro 2-fazowy sterownik krokowy Mini producenci i dostawcy. LICHUAN® jest producentem i dostawcą mikro 2-fazowego sterownika krokowego w Chinach.

Wyślij zapytanie

Opis produktu

Kup rabatowy mikro 2-fazowy sterownik krokowy Mini, bezpłatną próbkę wyprodukowaną w Chinach. LICHUAN® jest producentem i dostawcą mikro 2-fazowego sterownika krokowego w Chinach.

Wprowadzenie produktów

MC542-Mini to 57-stopniowy cyfrowy napęd opracowany w oparciu o chipy ARM o wysokiej wydajności i niskim zużyciu energii. Wyposażony jest w inteligentny regulator z funkcją samoregulacji parametrów PID, dzięki czemu najodpowiedniejsze parametry mogą być generowane automatycznie dla różnych silników bez ręcznej regulacji, dzięki czemu wydajność pracy silników jest najlepsza. Hałas silnika tego napędu jest bardzo niski. Sterownik można dopasować do 2-fazowego silnika krokowego Nema23 z otwartą pętlą.

Charakterystyka funkcjonalna

● Zakres napięcia wejściowego: DC20V~50V
● Maks. prąd szczytowy: 4,2A
● Zakres podziału: 400~25600ppr
● Forma impulsu: impuls + kierunek (możliwość dostosowania podwójnego impulsu)
● Napięcie impulsowe: 5 V-24 V (3,3 V z możliwością dostosowania)
● Częstotliwość odpowiedzi impulsu: 0 ~ 200 KHz
● Samoregulacja parametrów silnika
● Wyposażone w funkcje ochrony przed przepięciem, przetężeniem, błędami śledzenia i przekroczeniem tolerancji itp.

Funkcje MC425Emini

● Zakres napięcia wejściowego: DC18V~36V
● Maksymalny prąd szczytowy: 2,5A
● Zakres podziału: 400～6400ppr
● Forma impulsu: impuls + kierunek
● Częstotliwość odpowiedzi impulsowej: 0 ~ 200 KHz
● Funkcja automatycznego dostrajania parametrów silnika Z funkcjami zabezpieczającymi, takimi jak przepięcie, przetężenie, błąd śledzenia poza tolerancją itp.
● Więcej szczegółów Sprawdź instrukcję sterownika w katalogu „pobierz”.

Środowisko pracy i parametry

● Środowisko operacyjne i parametry
● Temperatura przechowywania: -20°C~65°C
● Temperatura pracy: 0°C~50°C
● Wilgotność robocza: 40~90%RH (bez kondensacji)
● Częstotliwość wibracji: < 0,5G (4,9m/s2), 10~60 Hz (praca nieciągła).
● Miejsca z kurzem, plamami oleju, gazami korozyjnymi i dużą wilgotnością i wibracji należy unikać. Należy zakazać stosowania gazów palnych i pyłów przewodzących

Główne zastosowania

Nadaje się do automatycznego sprzętu i przyrządów w różnych dziedzinach kontroli ruchu, takich jak elektroniczne przetwarzanie i wykrywanie, pakowanie półprzewodników, cięcie i spawanie laserowe, fotoskład laserowy, maszyny pakujące, maszyny grawerujące, znaczniki, przecinarki, plotery odzieżowe, średniej wielkości obrabiarki CNC i automatyczne sprzęt montażowy

Parametr techniczny

● Zakres napięcia wejściowego: DC20V~50v
● Maksymalny prąd szczytowy: 4,2A
● Zakres podziału: 200 ~ 25600ppr
● Forma impulsu: impuls + kierunek
● Częstotliwość odpowiedzi impulsowej: 0 ~ 200 KHz
● Funkcja automatycznego dostrajania parametrów silnika
● Z zabezpieczeniem nadprądowym, przepięciowym i innymi funkcjami zabezpieczającymi.

Parametry środowiskowe

● Temperatura przechowywania: -20° ℃ ~ 65 ℃
● Temperatura pracy: 0 ℃ ~ 50 ℃
● Wilgotność robocza: 40 ~ 90% RH (bez kondensacji)
● Częstotliwość wibracji: mniej niż 0,5 G(4,9 m/s2) 10 Hz ~ 55 Hz (praca nieciągła)
● Unikaj kurzu, plam oleju, żrących gazów, miejsc o zbyt dużej wilgotności i zbyt silnych wibracjach i zabraniaj tego łatwopalny gaz i przewodzący pył

Opis funkcji napędu

Funkcja napędu	Instrukcje
Mikrokrok ustawienie podziału	Dla sterownika można ustawić 15 mikrokrokowych podziałów za pomocą 4 przełączników tarczowych SW5~SW8. Sterownik powinien zostać zatrzymany podczas ustawiania podziału. Zobacz instrukcję panelu sterownika, aby zapoznać się z ustawieniami podziału mikrokrokowego.
Ustawienie prądu wyjściowego	Dla sterownika można ustawić 8 prądów wyjściowych za pomocą 3 przełączników tarczowych SW1~SW3. Informacje na temat ustawień prądu wyjściowego można znaleźć w instrukcji panelu sterownika.
Automatyczna funkcja półprzepływu	Automatyczną funkcję półprądową można ustawić dla sterownika za pomocą przełącznika SW4. WYŁ. oznacza, że prąd spoczynkowy jest ustawiony na połowę prąd roboczy; ON oznacza, że prąd spoczynkowy i prąd dynamiczny są takie same. Do użytku ogólnego przełącznik SW4 należy ustawić w pozycji WYŁ., aby zmniejszyć wytwarzanie ciepła przez silnik i sterownik oraz poprawić niezawodność. Około 0,3 s po zatrzymaniu ciągu impulsów nastąpi załączenie prądu automatycznie zmniejszy się o 50% (rzeczywista wartość 55%) i teoretycznie wytwarzanie ciepła zmniejszy się o 65%.
Interfejs sygnałowy	PUL+ i PUL- to dodatnie i ujemne zaciski sterowania sygnałem impulsowym; DIR+ i DIR- to dodatnie i ujemne zaciski sygnału kierunkowego, ENA+ i ENA- to dodatnie i ujemne zaciski sygnałów zezwolenia.
Interfejs silnika	A+ i A- podłączyć do zacisków dodatnich i ujemnych uzwojenia fazy A silnika krokowego; B+ i B- podłączyć do zacisków dodatnich i ujemnych. Kiedy uzwojenia faz A i B zostaną zamienione, kierunek włączenia silnika zostanie odwrócony;
Złącze zasilania	Zasilanie prądem stałym, zakres wejściowego napięcia roboczego: 20 V ~ 50 V DC, sugerowane napięcie robocze 36 V DC, moc zasilania powinna być wyższa niż 100 W.
Kontrolka	Na sterowniku znajduje się 1 zielona kontrolka i 1 czerwona kontrolka. Zielona to kontrolka zasilania, świeci się, gdy sterownik jest podłączony do źródła zasilania; czerwona to lampka kontrolna awarii, zapala się, gdy wystąpi awaria związana z przepięciem lub nadmiernym prądem. Po usunięciu awarii czerwona kontrolka zgaśnie. Awarię sterownika można usunąć jedynie poprzez ponowne podłączenie do zasilania i ponowne użycie.
Instalacja Notatki	Wymiary sterownika: 116x69,2x26,5mm, rozstaw otworów montażowych: 109mm. Można wybrać montaż poziomy lub pionowy (sugerowany jest montaż pionowy). Sterownik należy zainstalować blisko metalowej szafki w celu odprowadzania ciepła.

Ustawienia parametru

Precyzję podziału, prąd dynamiczny i połowę/pełny można ustawić dla sterownika MC542-Mini za pomocą 8-bitowego przełącznika w następujący sposób:

Ustawienie prądu roboczego

Wyjściowy prąd szczytowy	Średni prąd wyjściowy	SW1	SW2	SW3
1,0A	0,71A	NA	NA	NA
1,46A	1.04A	wyłączony	NA	NA
1,91A	1,36A	NA	wyłączony	NA
2,37A	1,69A	wyłączony	wyłączony	NA
2,84A	2.03A	NA	NA	wyłączony
3,31A	2,36A	wyłączony	NA	wyłączony
3,76A	2,69A	NA	wyłączony	wyłączony
4,2A	3,0A	wyłączony	wyłączony	wyłączony

Rozmiar montażowy (jednostka: mm)

Ustawienie zakresu prędkości

Kroki/rewolucja	SW5	SW6	SW7	SW8
Domyślny	NA	NA	NA	NA
400	wyłączony	NA	NA	NA
800	NA	wyłączony	NA	NA
1600	wyłączony	wyłączony	NA	NA
3200	NA	NA	wyłączony	NA
6400	wyłączony	NA	wyłączony	NA
12800	NA	wyłączony	wyłączony	NA
25600	wyłączony	wyłączony	wyłączony	NA
1000	NA	NA	NA	wyłączony
2000	wyłączony	NA	NA	wyłączony
4000	NA	wyłączony	NA	wyłączony
5000	wyłączony	wyłączony	NA	wyłączony
8000	NA	NA	wyłączony	wyłączony
10000	wyłączony	NA	wyłączony	wyłączony
20000	NA	wyłączony	wyłączony	wyłączony
25000	wyłączony	wyłączony	wyłączony	wyłączony
