Mini 2 sterownik silnika krokowego Mini

Hurtowa gorąca sprzedaż Factory Mini 2 Sterownik silnika krokowego Mini z niską ceną. LICHUAN® jest producentem i dostawcą mini sterownika silnika krokowego Mini 2 w Chinach.

Wyślij zapytanie

Opis produktu

Kup sterownik silnika krokowego Mini 2 ze zniżką, w niskiej cenie, wyprodukowany w Chinach. LICHUAN® jest producentem i dostawcą mini sterownika silnika krokowego Mini 2 w Chinach.

Wprowadzenie produktów

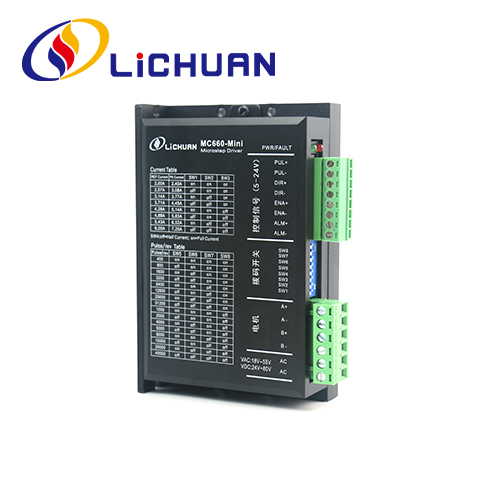

MC660-Mini to 86-stopniowy cyfrowy napęd opracowany w oparciu o chipy ARM o wysokiej wydajności i niskim zużyciu energii. Wyposażony jest w inteligentny regulator z funkcją samoregulacji parametrów PID, dzięki czemu najodpowiedniejsze parametry mogą być generowane automatycznie dla różnych silników bez ręcznej regulacji, dzięki czemu wydajność pracy silników jest najlepsza. Hałas silnika tego napędu jest bardzo niski, co zapewnia wysoką wydajność kosztową. Sterownik można dopasować do 2-fazowego silnika krokowego Nema24/Nema34 z otwartą pętlą.

Charakterystyka funkcjonalna

● Zakres napięcia wejściowego: DC20V~80V/AC18V~55V
● Maks. prąd szczytowy: 7,2A
● Zakres podziału: 400~51200ppr
● Forma impulsu: impuls+kierunek
● Częstotliwość odpowiedzi impulsowej: 0 ~ 200 KHz
● Samoregulacja parametrów silnika
● Wyposażony w zabezpieczenie przed przepięciem, przetężeniem i błędem śledzenia funkcje zabezpieczające poza tolerancją itp.

Środowisko pracy i parametry

● Temperatura przechowywania: -20°C~65°C
● Temperatura pracy: 0°C~50°C
● Wilgotność robocza: 40~90%RH (bez kondensacji)
● Częstotliwość wibracji: < 0,5G (4,9m/s2), 10~60 Hz (praca nieciągła)
● Należy unikać miejsc z kurzem, plamami oleju, żrącymi gazami, dużą wilgotnością i wibracjami. Gazy palne i pyłu przewodzącego powinny być zabronione

Główne zastosowania

Nadaje się do automatycznego sprzętu i przyrządów w różnych dziedzinach kontroli ruchu, takich jak elektroniczne przetwarzanie i wykrywanie, pakowanie półprzewodników, cięcie i spawanie laserowe, fotoskład laserowy, maszyny pakujące, maszyny grawerujące, znaczniki, przecinarki, plotery odzieżowe, średniej wielkości obrabiarki CNC i automatyczne sprzęt montażowy.

Parametr techniczny

● Zakres napięcia wejściowego: DC24V~80V/AC18V~55V
● Maksymalny prąd szczytowy: 7,2A
● Zakres podziału: 400 ~ 51200ppr
● Forma impulsu: impuls + kierunek
● Częstotliwość odpowiedzi impulsowej: 0 ~ 200 KHz
● Funkcja automatycznego dostrajania parametrów silnika
● Z zabezpieczeniem nadprądowym, przepięciowym i innymi funkcjami zabezpieczającymi

Parametry środowiskowe

● Temperatura przechowywania: -20° ℃ ~ 65 ℃
● Temperatura pracy: 0° ℃ ~ 50 ℃
● Wilgotność robocza: 40 ~ 90% RH (bez kondensacji)
● Częstotliwość wibracji: mniej niż 0,5 G(4,9 m/s2) 10 Hz ~ 55 Hz (praca nieciągła)
● Unikaj kurzu, plam olejowych, gazów korozyjnych, miejsc o zbyt dużej wilgotności i zbyt silnych wibracjach oraz zabraniaj stosowania gazów łatwopalnych i pyłów przewodzących

Opis funkcji napędu

Funkcja napędu	Instrukcje
Mikrokrok ustawienie podziału	Liczbę podziałów mikrokroków sterownika ustala się za pomocą czterech przełączników DIP SW5~SW8. Łącznie dostępnych jest 16 podziałów mikrokroków. Gdy użytkownik ustawia podpodziały, należy najpierw zatrzymać sterownik. W celu ustawienia punktacji należy postępować zgodnie z instrukcjami panelu kierowcy.
Prąd wyjściowy ustawienie	Prąd wyjściowy sterownika ustawiany jest za pomocą trzech przełączników DIP SW1~SW3, a jego prąd wyjściowy ma 8 biegów. Informacje na temat konkretnego ustawienia prądu wyjściowego można znaleźć w opisie panelu sterownika.
Automatyczna funkcja półprzepływu	Użytkownik może ustawić funkcję automatycznego półprzepływu sterownika za pomocą przełącznika SW4. WYŁ. oznacza, że prąd spoczynkowy jest ustawiony na połowę prądu dynamicznego, a ON oznacza, że prąd spoczynkowy i prąd dynamiczny są takie same. Ogólnie rzecz biorąc, SW4 powinien być ustawiony na OFF, aby zmniejszyć wytwarzanie ciepła przez silnik i sterownik oraz poprawić niezawodność. Około 0,3 sekundy po zatrzymaniu ciągu impulsów prąd automatycznie zmniejszy się o 50% (wartość rzeczywista 55%), wartość opałowa teoretycznie spadnie o 65%.
Interfejs sygnałowy	PUL+ i PUL- to dodatnie i ujemne końce sygnału impulsu sterującego; DIR+ i DIR-to dodatnie i ujemne końce sygnału kierunkowego: ENA+ i ENA- to dodatnie i ujemne końce sygnału zezwolenia, ALM+ i ALM-to wyjście alarmowe.
Motor interface	A+ i A- są podłączone do dodatniego i ujemnego końca uzwojenia fazy A silnika krokowego; B+ i B- są podłączone do dodatnie i ujemne końce uzwojenia fazy B silnika krokowego. Po zamianie uzwojeń dwufazowych A i B można odwrócić kierunek pracy silnika.
Złącze zasilania	Użyj zasilacza AC/DC, zakres napięcia wynosi 24~80VDC lub 18~55VAC, zaciski nie są podzielone na bieguny dodatnie i ujemne, zalecane zasilanie to 48V DC, a moc jest większa niż 250W.
Kontrolka	Napęd posiada dwie kontrolki, czerwoną i zieloną. Zielone światło to wskaźnik zasilania, gdy sterownik jest włączony, zielone światło jest zawsze włączone; czerwone światło jest wskaźnikiem usterki, gdy występuje przepięcie lub przetężenie, usterka jest zawsze włączona. Po usunięciu usterki czerwona lampka gaśnie. W przypadku awarii napędu jedynie włączenie zasilania i ponowne włączenie może usunąć usterkę.
Instalacja Notatki	Wymiary zewnętrzne sterownika to: 118 x 75,5 x 35,5 mm, a rozstaw otworów montażowych wynosi 112,5 mm. Można go montować w poziomie lub w pionie (zalecany jest montaż w pionie). Podczas instalacji powinien znajdować się blisko metalowej szafki, aby ułatwić odprowadzanie ciepła.

Ustawienia parametru

Precyzję podziału, prąd dynamiczny i połowę/pełny można ustawić dla sterownika MC660-Mini za pomocą 8-bitowego przełącznika w następujący sposób:

Ustawienie prądu roboczego

Wyjściowy prąd szczytowy	Średni prąd wyjściowy	SW1	SW2	SW3
2,4A	2,0A	NA	NA	NA
3,08A	2,57A	wyłączony	NA	NA
3,77A	3.14A	NA	wyłączony	NA
4,45A	3,71A	wyłączony	wyłączony	NA
5.14A	4,28A	NA	NA	wyłączony
5,83A	4,86A	wyłączony	NA	wyłączony
6,52A	5,43A	NA	wyłączony	wyłączony
7,2A	6,0A	wyłączony	wyłączony	wyłączony

Rozmiar montażowy (jednostka: mm)

Ustawienie zakresu prędkości

Kroki/rewolucja	SW5	SW6	SW7	SW8
400	NA	NA	NA	NA
800	wyłączony	NA	NA	NA
1600	NA	wyłączony	NA	NA
3200	wyłączony	wyłączony	NA	NA
6400	NA	NA	wyłączony	NA
12800	wyłączony	NA	wyłączony	NA
25600	NA	wyłączony	wyłączony	NA
51200	wyłączony	wyłączony	wyłączony	NA
1000	NA	NA	NA	wyłączony
2000	wyłączony	NA	NA	wyłączony
4000	NA	wyłączony	NA	wyłączony
5000	wyłączony	wyłączony	NA	wyłączony
8000	NA	NA	wyłączony	wyłączony
10000	wyłączony	NA	wyłączony	wyłączony
20000	NA	wyłączony	wyłączony	wyłączony
40000	wyłączony	wyłączony	wyłączony	wyłączony
