Jak działa hybrydowy silnik krokowy?

Podsumowanie artykułu

Systemy sterowania ruchem wymagają dużej precyzji, stabilności i powtarzalności. Wiele maszyn w automatyce, robotyce, sprzęcie medycznym i produkcji zależy od dokładnego pozycjonowania, aby wykonywać złożone zadania. AHybrydowy silnik krokowyjest szeroko stosowany w tych zastosowaniach, ponieważ łączy w sobie zalety silników z magnesami trwałymi i silników o zmiennej reluktancji.

W tym artykule wyjaśniono, jak działa hybrydowy silnik krokowy, jego wewnętrzną strukturę, kluczowe parametry techniczne, typowe zastosowania oraz jak rozwiązuje on typowe wyzwania przemysłowe, takie jak dokładność pozycjonowania, stabilność momentu obrotowego i niezawodność sterowania ruchem. Przewodnik pomaga także inżynierom i kupującym zrozumieć, jak wybrać odpowiedni silnik do swojego sprzętu.

Spis treści

• Co to jest hybrydowy silnik krokowy
• Jak działa hybrydowy silnik krokowy
• Główne elementy konstrukcyjne
• Kluczowe parametry techniczne
• Zalety hybrydowych silników krokowych
• Typowe zastosowania przemysłowe
• Przewodnik wyboru dla kupujących
• Często zadawane pytania

Co to jest hybrydowy silnik krokowy

Hybrydowy silnik krokowy to precyzyjne urządzenie ruchowe, które przekształca sygnały impulsów elektrycznych na ruch mechaniczny. Każdy impuls elektryczny przesuwa wał silnika o ustalony kąt kroku. Umożliwia to bardzo dokładne pozycjonowanie bez konieczności stosowania złożonego systemu sprzężenia zwrotnego.

Konstrukcja hybrydowa łączy w sobie dwie technologie:

• Konstrukcja silnika z magnesami trwałymi
• Technologia silnika o zmiennej reluktancji

Dzięki integracji tych dwóch konstrukcji silnik zapewnia lepszy moment obrotowy, lepszą dokładność pozycjonowania i płynniejszy ruch w porównaniu z tradycyjnymi silnikami krokowymi.

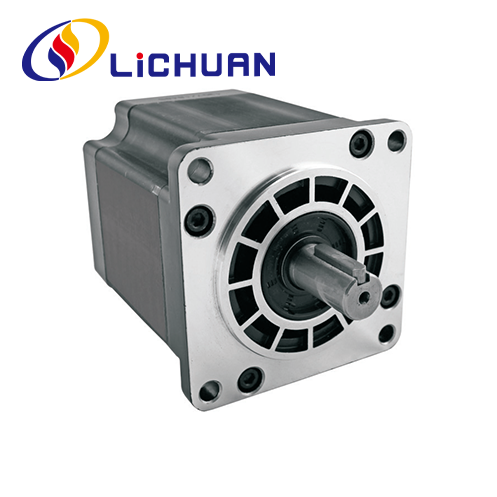

Hybrydowe silniki krokowe produkowane przezLICHUAN®są powszechnie stosowane w maszynach CNC, drukarkach 3D, maszynach tekstylnych i zautomatyzowanych urządzeniach produkcyjnych ze względu na ich niezawodność i precyzyjną kontrolę ruchu.

Jak działa hybrydowy silnik krokowy

Zasada działania hybrydowego silnika krokowego opiera się na oddziaływaniu elektromagnetycznym pomiędzy uzwojeniami stojana a polem magnetycznym wirnika.

Proces obsługi można uprościć w kilku krokach:

• Sterownik silnika wysyła elektryczne sygnały impulsowe do cewek silnika.
• Cewki stojana wytwarzają kontrolowane pole magnetyczne.
• Wirnik dopasowuje się do pola magnetycznego.
• Każdy impuls przesuwa wirnik o ustalony kąt.
• Ciągłe impulsy powodują ruch obrotowy.

Na przykład typowy hybrydowy silnik krokowy ma kąt kroku 1,8°. To oznacza:

• 200 kroków wykonuje jeden pełny obrót
• Każdy impuls równa się jednemu krokowi
• Precyzyjną kontrolę położenia osiąga się poprzez zliczanie impulsów

Ponieważ ruch jest sterowany cyfrowo, hybrydowe silniki krokowe idealnie nadają się do zastosowań wymagających dokładnego pozycjonowania i powtarzalności.

Główne elementy konstrukcyjne

Hybrydowy silnik krokowy zawiera kilka kluczowych elementów, które współpracują ze sobą w celu wygenerowania precyzyjnego ruchu.

Zębata konstrukcja wirnika jest jedną z kluczowych cech hybrydowych silników krokowych. Poprawia sprzęgło magnetyczne i znacznie zwiększa wyjściowy moment obrotowy.

Kluczowe parametry techniczne

Wybierając hybrydowy silnik krokowy, inżynierowie zazwyczaj oceniają kilka parametrów wydajności.

Specyfikacje te określają wydajność silnika pod względem prędkości, momentu obrotowego, rozpraszania ciepła i obciążalności.

Zalety hybrydowych silników krokowych

Hybrydowe silniki krokowe są szeroko stosowane, ponieważ zapewniają kilka znaczących zalet w porównaniu z innymi technologiami sterowania ruchem.

• Wysoka dokładność pozycjonowania
• Stabilny moment obrotowy przy niskich prędkościach
• Proste sterowanie za pomocą sygnałów impulsowych
• Niezawodny system sterowania w otwartej pętli
• Niskie wymagania konserwacyjne
• Ekonomiczne w porównaniu z systemami serwo

Silniki produkowane przezLICHUAN®zostały zaprojektowane ze zoptymalizowanymi strukturami magnetycznymi i zaawansowaną technologią uzwojenia, aby zapewnić płynną pracę i wysoki moment obrotowy w wymagających środowiskach przemysłowych.

Typowe zastosowania przemysłowe

Hybrydowe silniki krokowe znajdują zastosowanie w wielu gałęziach przemysłu, gdzie wymagana jest precyzyjna kontrola ruchu.

• Obrabiarki CNC
• Systemy druku 3D
• Maszyny do grawerowania laserowego
• Sprzęt do produkcji tekstyliów
• Instrumenty medyczne
• Maszyny do automatyzacji pakowania
• Sprzęt półprzewodnikowy

W tych systemach silnik zapewnia precyzyjne pozycjonowanie, zsynchronizowany ruch i stabilną wydajność produkcji.

Przewodnik wyboru dla kupujących

Wybór odpowiedniego hybrydowego silnika krokowego wymaga oceny specyficznych wymagań maszyny lub systemu automatyki.

Do ważnych czynników wyboru zaliczają się:

• Wymagany moment obrotowy dla obciążenia mechanicznego
• Zakres prędkości roboczej
• Zgodność zasilania i sterowników
• Rozmiar instalacji i standard montażu
• Warunki środowiskowe, takie jak temperatura i wibracje

Współpraca z doświadczonym producentem npLICHUAN®zapewnia właściwy dobór silnika, stabilną integrację sterowników i długoterminową niezawodność systemu.

Często zadawane pytania

1. Jaka jest różnica pomiędzy hybrydowym silnikiem krokowym a standardowym silnikiem krokowym?

Hybrydowe silniki krokowe łączą technologię z magnesami trwałymi i zmienną reluktancją. Skutkuje to wyższym momentem obrotowym, mniejszymi kątami kroku i lepszą dokładnością pozycjonowania w porównaniu z tradycyjnymi silnikami krokowymi.

2. Czy hybrydowe silniki krokowe wymagają układów sprzężenia zwrotnego?

W wielu zastosowaniach działają w otwartej pętli sterowania bez enkoderów. Jednakże w środowiskach charakteryzujących się dużą szybkością lub dużym obciążeniem można dodać systemy z zamkniętą pętlą w celu poprawy wydajności.

3. Jaka jest typowa żywotność hybrydowego silnika krokowego?

Przy prawidłowym montażu i warunkach pracy hybrydowy silnik krokowy może pracować niezawodnie przez dziesiątki tysięcy godzin. Regularna kontrola łożysk i warunków chłodzenia pomaga wydłużyć żywotność.

Wniosek

Hybrydowe silniki krokowe odgrywają kluczową rolę w nowoczesnych systemach automatyki, zapewniając dokładne, niezawodne i powtarzalne sterowanie ruchem. Połączenie wysokiego momentu obrotowego, cyfrowej precyzji i prostej architektury sterowania sprawia, że ​​nadają się do szerokiej gamy urządzeń przemysłowych.

W miarę ciągłego rozwoju technologii automatyzacji wybór silnika wysokiej jakości staje się niezbędny dla zapewnienia stabilnej pracy maszyny.LICHUAN®zapewnia profesjonalne rozwiązania w zakresie hybrydowych silników krokowych zaprojektowane z myślą o wymagających środowiskach przemysłowych, pomagając producentom poprawić dokładność, wydajność i niezawodność działania.

Jeśli szukasz niezawodnych komponentów sterowania ruchem do swoich maszyn,skontaktuj się z namijuż dziś dowiedz się więcej o rozwiązaniach hybrydowych silników krokowych LICHUAN® i uzyskaj profesjonalne wsparcie techniczne dla swojego projektu.
