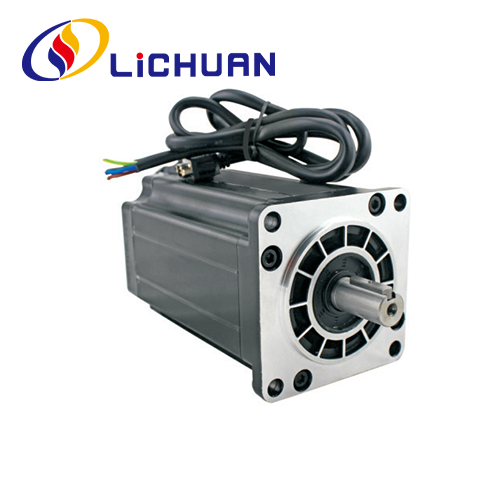

3-fazowy silnik krokowy Nema42 z zamkniętą pętlą serii 110
LICHUAN® to profesjonalny lider w Chinach, producent 3-fazowych silników krokowych Nema42 z zamkniętą pętlą serii 110, charakteryzujący się wysoką jakością i rozsądną ceną. Zapraszamy do kontaktu z nami.
Wyślij zapytanie
Opis produktu
Wysokiej jakości 3-fazowy silnik krokowy Nema42 z zamkniętą pętlą serii 110 jest oferowany przez chińskiego producenta LICHUAN®. Kup 3-fazowy silnik krokowy Nema42 z zamkniętą pętlą serii 110, który jest wysokiej jakości bezpośrednio w niskiej cenie.
Trójfazowy silnik krokowy Nema42 z zamkniętą pętlą serii 110, zastosowanie wysokiej jakości surowców i wysokiej jakości stali krzemowej z magnesami trwałymi, z 1000-liniowym precyzyjnym enkoderem, całkowicie przezwycięża problemy krokowe silnika krokowego z otwartą pętlą, jednocześnie znacznie poprawiając duża prędkość silnika, aby ułatwić tradycyjną, krokową aktualizację programu napędu, redukcja kosztów w porównaniu z serwomotorem o ponad 50%. Długość silnika 161mm ~ 219mm, zakres momentu obrotowego: 12N.m ~ 20N.m, średnica wału silnika 19mm. Trójfazowy silnik krokowy Nema42 z zamkniętą pętlą serii 110 można dopasować do sterownika 3 typu: RS485. Sterowniki Canopen.Pulse.
Parametry wydajności elektrycznej
| Przedmiot | Dane techniczne |
| Dokładność kąta kroku | ±5% (pełny krok) |
| Dokładność oporu | ± 10% (20 ℃) |
| Dokładność indukcyjności | ±20%(1KHZ) |
| Wzrost temperatury | Maks. 80°℃ (prąd znamionowy, zasilanie 2-fazowe włączone) |
| Temperatura otoczenia | -20 ℃ ~* 50 ℃ |
| Rezystancja izolacji | 100MQMin 500 V prądu stałego |
| Wytrzymałość dielektryczna | 500 V AC 1 minuta |
| Dopuszczalne obciążenie promieniowe | 0,02 mm Maks. (450g ładunku) |
| Dopuszczalne obciążenie wzdłużne | 0,08 mm Maks. (450g ładunku) |
| Maksymalne obciążenie promieniowe | 220N (20 mm od powierzchni kołnierza) |
| Maksymalne obciążenie wału | 60N |
| Serles | Krok Kąt(") |
Długość (mm) | Trzymający moment obrotowy (Nm) | Faza Prąd (A) |
Rotacyjny Bezwładność (g.cm²) |
Faza Opór (Q) |
Faza Indukcyjność (mH) |
Mecz kierowca |
Ołów wire(No.) |
Waga (kg) |
| LC110H3151 | 1.2 | 161 | 12 | 6.0 | 9720 | 1.89 | 8.34 | LCDA2260E | 3 | 6.6 |
| LC110H3185 | 1.2 | 185 | 16 | 6.4 | 13560 | 1.89 | 8.73 | LCDA2260E | 3 | 9.0 |
| LC110H3219 | 1.2 | 219 | 20 | 6.9 | 17400 | 1.859 | 7.26 | LCDA2260E | 3 | 11.1 |
Powyżej znajdują się produkty reprezentatywne. Produkty można personalizować!
Kształt i rozmiar montażowy (jednostka: mm)
Tryb wału silnika
| Model | Wał Średnica (mm) |
Wał Przedłużenie (mm) |
Shaftt Długość (mm) |
| LC110H3151 | f19 | Wpust 6x 30 | 40 |
| LC110H3185 | f19 | Wpust 6x 30 | 40 |
| LC110H3219 | f19 | Wpust 6x 30 | 40 |
Schemat okablowania silnika
Kolory przewodów silnika
Definicje kodera Kolory ołowiu
| 1 | żółty | EB+ |
| 2 | zielony | EB- |
| 3 | czarny | EA+ |
| 4 | niebieski | EA- |
| 5 | Czerwony | +5VCC |
| 6 | Biały | END |
Notatki
1.Podczas podłączania silnika i sterownika należy prawidłowo podłączyć fazy.
2. Obvious heat generation of motor may occur under
different driving conditions . Surface temperature of
motor is allowed to exceed 85°C during operation.
3. Silnik należy ustawić na wręg montażowy
przednią pokrywę silnika, należy zwrócić uwagę na błąd
dopasowanie i koncentryczność pomiędzy wałem silnika
i obciążenie powinny być ściśle kontrolowane. Silnik krokowy z pętlą można dopasować do sterownika 3 typu: RS485. Sterowniki Canopen.Pulse.
Schemat okablowania aplikacji
Kompletny układ sterowania silnikiem krokowym powinien zawierać produkt pokazany poniżej
Opakowanie produktu
Maszyna do produkcji produktów fabryki Lichuan
-
Maszyna do rzeźbienia -
Sprzęt do powlekania -
Maszyna do znakowania włókien -
Maszyna do wkręcania -
Maszyna testująca -
Drukarka UV
-
Automatyczna maszyna do lutowania -
Trzymanie maszyny do testowania momentu obrotowego -
Wkrętarka -
Maszyna oscylograficzna
Zastosowania branżowe
-
Ramię robota -
Maszyna tnąca laserem
-
drukowanie 3d -
Maszyna CNC -
Automatyczna asercja -
Maszyna do grawerowania
