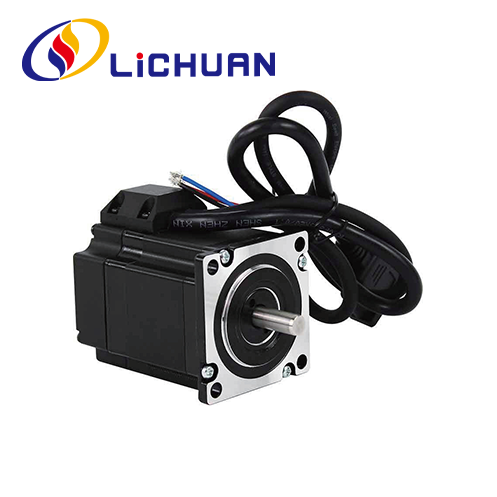

3-fazowy silnik krokowy Nema23 serii 57 z zamkniętą pętlą
Gorąca sprzedaż Chiny Seria 57 3-fazowy Nema23 Silnik krokowy z zamkniętą pętlą Bezpłatni producenci i dostawcy próbek.
Wyślij zapytanie
Opis produktu
LICHUAN® serdecznie wita w hurtowni 3-fazowych silników krokowych Nema23 serii 57 z zamkniętą pętlą z naszej fabryki. Nasze produkty posiadają certyfikat CE i obecnie posiadają dużą ilość zapasów fabrycznych. Fabryka Lichuan ma ponad 14-letnie doświadczenie w produkcji. Wspieramy OEM i ODM, zapewnimy Ci dobrą obsługę i obniżone ceny fabryczne. Zapraszamy kolejnych dystrybutorów do przyłączenia się do LICHUAN.
Trójfazowy silnik krokowy Nema23 z zamkniętą pętlą serii 57, zastosowanie wysokiej jakości surowców i wysokiej jakości stali krzemowej z magnesami trwałymi, z 1000-liniowym precyzyjnym enkoderem, całkowicie przezwycięża problemy ze sterowaniem silnikiem krokowym w otwartej pętli, jednocześnie znacznie poprawiając duża prędkość silnika, aby ułatwić tradycyjną, krokową aktualizację programu napędu, redukcja kosztów w porównaniu z serwomotorem o ponad 50%. Długość silnika 77mm ~ 123mm, zakres momentu obrotowego: 1N.m ~ 3N.m, średnica wału silnika 8mm. 3-fazowy silnik krokowy Nema23 z zamkniętą pętlą serii 57 można dopasować do sterownika 4 typu: RS485. Mogę otworzyć. Ethercat. Sterowniki sterujące impulsem.
Parametry wydajności elektrycznej
| Przedmiot | Dane techniczne |
| Dokładność kąta kroku | ±5% (pełny krok) |
| Dokładność oporu | ± 10% (20 ℃) |
| Dokładność indukcyjności | ±20%(1KHZ) |
| Wzrost temperatury | Maks. 80 ℃ (prąd znamionowy, zasilanie 2-fazowe włączone) |
| Temperatura otoczenia | -20 ℃~*50 ℃ |
| Rezystancja izolacji | 100MQMin 500 V prądu stałego |
| Wytrzymałość dielektryczna | 500 V AC 1 minuta |
| Dopuszczalne obciążenie promieniowe | 0,02 mm Maks. (450g ładunku) |
| Dopuszczalne obciążenie wzdłużne | 0,08 mm maks. (ładunek 450 g) |
| Maksymalne obciążenie promieniowe | 75N (20 mm od powierzchni kołnierza) |
| Maksymalne obciążenie wału | 15N |
| Seria | Krok Kąt(") |
Długość (mm) |
Trzymać Moment obrotowy (Nm) |
Faza Prąd (A) |
Rotacyjny bezwładność (g.cm²) |
Waga (kg) |
Rozdzielczość kodera (PPR) |
| LC57H355 | 1.2 | 77 | 1.0 | 3.5 | 300 | 1.0 | 1000 |
| LC57H380 | 1.2 | 102 | 2.0 | 3.5 | 500 | 1.4 | 1000 |
| LC57H3100 | 1.2 | 123 | 3.0 | 4.0 | 700 | 1.8 | 1000 |
Powyżej znajdują się produkty reprezentatywne. Produkty można personalizować!
Kształt i rozmiar montażowy (jednostka: mm)
Tryb wału silnika
| Model | Wał Średnica (mm) |
Wał Przedłużenie (mm) |
Wał Długość (mm) |
| LC57H355 | f8 | Wycięcie w kształcie litery D 0,5 x15 | 21 |
| LC57H380 | f8 | Wycięcie w kształcie litery D 0,5x15 | 21 |
| LC57H3100 | f8 | Wycięcie w kształcie litery D 0,5x15 | 21 |
Schemat okablowania silnika
Kolory przewodów silnika
Definicje kodera Kolory ołowiu
| 1 | żółty | EB+ |
| 2 | zielony | EB- |
| 3 | czarny | EA+ |
| 4 | niebieski | EA- |
| 5 | Czerwony | +5VCC |
| 6 | Biały | END |
Notatki
1. Podczas podłączania silnika do sterownika należy prawidłowo podłączyć fazy.
2. W różnych warunkach jazdy może wystąpić oczywiste wydzielanie ciepła przez silnik. Temperatura powierzchni silnika może przekraczać 85 ℃ podczas pracy.
3. Silnik musi być umieszczony za pomocą wpustu montażowego na przedniej pokrywie silnika, należy zwrócić uwagę na dopasowanie błędów i należy ściśle kontrolować koncentryczność pomiędzy wałem silnika a obciążeniem.
Schemat okablowania aplikacji
Kompletny układ sterowania silnikiem krokowym powinien zawierać produkt pokazany poniżej
Opakowanie produktu
Maszyna do produkcji produktów fabryki Lichuan
-
Maszyna do rzeźbienia -
Sprzęt do powlekania -
Maszyna do znakowania włókien -
Maszyna do wkręcania -
Maszyna testująca -
Drukarka UV
-
Automatyczna maszyna do lutowania -
Trzymanie maszyny do testowania momentu obrotowego -
Wkrętarka -
Maszyna oscylograficzna
Zastosowania branżowe
-
Ramię robota -
Maszyna tnąca laserem
-
drukowanie 3d -
Maszyna CNC -
Automatyczna asercja -
Maszyna do grawerowania
