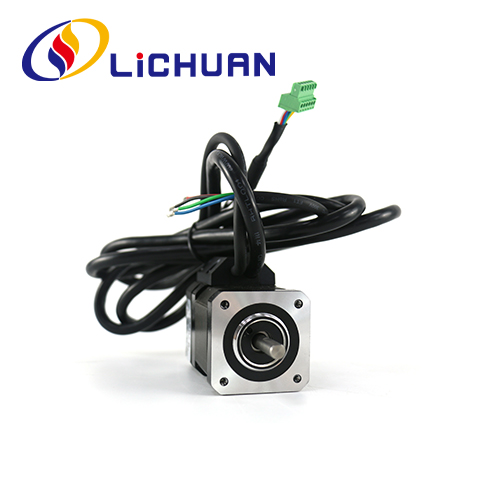

2-fazowy silnik krokowy Nema 17 serii 42 z zamkniętą pętlą

Kup rabatowy 2-fazowy silnik krokowy Nema 17 serii S42 z zamkniętą pętlą z bezpłatną próbką wyprodukowaną w Chinach. LICHUAN® is42 Series Nema 17 2-fazowy producent i dostawca silników krokowych z zamkniętą pętlą w Chinach.

Wyślij zapytanie

Opis produktu

LICHUAN® serdecznie wita w sprzedaży hurtowej 2-fazowego silnika krokowego Nema 17 serii 42 z zamkniętą pętlą z naszej fabryki. Nasze produkty posiadają certyfikat CE i obecnie posiadają dużą ilość zapasów fabrycznych. Fabryka Lichuan ma ponad 14-letnie doświadczenie w produkcji. Wspieramy OEM i ODM, zapewnimy Ci dobrą obsługę i obniżone ceny fabryczne. Zapraszamy kolejnych dystrybutorów do przyłączenia się do LICHUAN.

Dwufazowy silnik krokowy Nema17 serii 42 z zamkniętą pętlą, zastosowanie wysokiej jakości surowców i wysokiej jakości stali krzemowej z magnesami trwałymi, z 1000-liniowym precyzyjnym enkoderem, całkowicie przezwycięża problemy ze sterowaniem silnikiem krokowym w otwartej pętli, jednocześnie znacznie poprawiając duża prędkość silnika, aby ułatwić tradycyjną, krokową aktualizację programu napędu, redukcja kosztów w porównaniu z serwomotorem o ponad 50%. Długość silnika 68 mm ~ 79 mm, zakres momentu obrotowego: 0,48 Nm ~ 0,72 N.m, średnica wału silnika 5 mm lub 6 mm. 2-fazowy silnik krokowy Nema17 serii 42 z zamkniętą pętlą można dopasować do sterownika 4 typu: RS485. Mogę otworzyć. Ethercat. Sterowniki sterujące impulsem.

Parametry wydajności elektrycznej

Przedmiot	Dane techniczne
Dokładność kąta kroku	±5% (pełny krok)
Dokładność oporu	± 10% (20 ℃)
Dokładność indukcyjności	±20%(1KHZ)
Wzrost temperatury	Maks. 80 ℃ (prąd znamionowy, zasilanie 2-fazowe włączone)
Temperatura otoczenia	-20 ℃~*50 ℃
Rezystancja izolacji	100MQMin 500 V prądu stałego
Wytrzymałość dielektryczna	500 V AC 1 minuta
Dopuszczalne obciążenie promieniowe	0,02 mm maks. (ładunek 450 g)
Dopuszczalne obciążenie wzdłużne	0,08 mm maks. (ładunek 450 g)
Maksymalne obciążenie promieniowe	28N (20 mm od powierzchni kołnierza)
Maksymalne obciążenie wału	10N

Seria	Krok Kąt(")	Długość (mm)	Trzymać Moment obrotowy (Nm)	Faza Prąd (A)	Rotacyjny Bezwładność (g.cm²)	Waga (kg)	Koder Rozdzielczość (PPR)
LC42H249	1.8	68	0.48	1.2	68	0.47	1000
LC42H261	1.8	79	0.72	1.2	102	0.60	1000

Powyżej znajdują się produkty reprezentatywne. Produkty można personalizować!

Kształt i rozmiar montażowy (jednostka: mm)

Tryb wału silnika

Model	Wał Średnica (mm)	Wał Przedłużenie (mm)	Wał Długość (mm)
LC42H249	φ5 lub φ6	Wycięcie w kształcie litery D 0,5 x 15	24
LC42H261	φ5 lub φ6	Wycięcie w kształcie litery D 0,5 x15	24

Schemat okablowania silnika

Kolory przewodów silnika

Definicje kodera Kolory ołowiu

1	żółty	EB+
2	zielony	EB-
3	czarny	EA+
4	niebieski	EA-
5	Czerwony	+5VCC
6	Biały	END

Notatki

1. Podczas podłączania należy prawidłowo podłączyć fazy
silnik i kierowca.
2. W różnych warunkach jazdy może wystąpić oczywiste wydzielanie ciepła przez silnik. Temperatura powierzchni silnika może przekraczać 85 ℃ podczas pracy.
3. Silnik musi być umieszczony za pomocą wpustu montażowego na przedniej pokrywie silnika, należy zwrócić uwagę na dopasowanie błędów i należy ściśle kontrolować koncentryczność pomiędzy wałem silnika a obciążeniem.

Schemat okablowania aplikacji

Kompletny układ sterowania silnikiem krokowym powinien zawierać produkt pokazany poniżej

Opakowanie produktu

Maszyna do produkcji produktów fabryki Lichuan

Maszyna do rzeźbienia
Sprzęt do powlekania
Maszyna do znakowania włókien
Maszyna do wkręcania
Maszyna testująca
Drukarka UV

Automatyczna maszyna do lutowania
Trzymanie maszyny do testowania momentu obrotowego
Wkrętarka
Maszyna oscylograficzna

Zastosowania branżowe

Ramię robota
Maszyna tnąca laserem
drukowanie 3d
Maszyna CNC
Automatyczna asercja
Maszyna do grawerowania
